中望CAD如何在创建块之后编辑块的属性

CAD如何在创建块之后编辑块的属性

在CAD软件中，创建块之后属性和块已经结合在一起了，这时想要对块进行属性编辑应该怎么做呢？

创建块之后属性的编辑方法有下面几种：

①命令行：输入【EATTEDIT】并按回车键确认；

②功能区：单击【修改】选项卡→【对象】面板→【属性】下拉按钮→【单个】按钮

③直接在附带属性的块上双击（需要注意，如果在没有附带属性的块上双击，会打开块的编辑器【块定义】对话框）

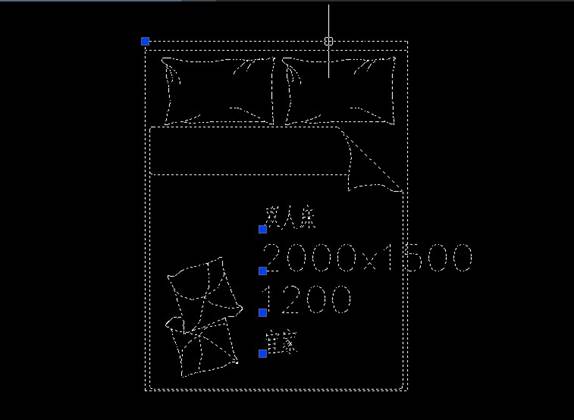

比如下图中的这个文件，有一个附带了4个属性的块图形，双击这个块；

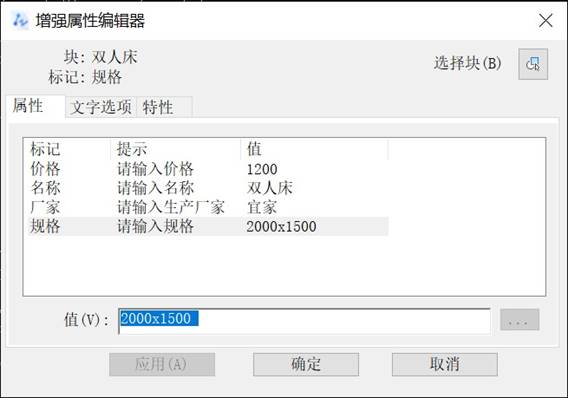

CAD系统会弹出一个【增强属性编辑器】的对话框，在这里可以对属性的值、文字选项、特性进行编辑，但不能堆砌模式、标记、提示进行编辑，如果修改了可见属性的属性值，那么图形中显示出来的属性将随之变化。
