CAD画线角度不对

CAD画线角度不对

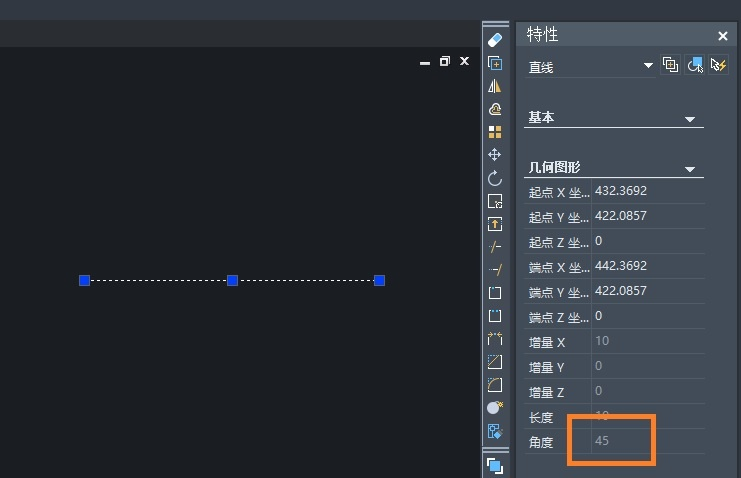

在CAD的使用中，直线命令是我们经常调用的功能，我们可以通过指定直线的起点和终点或是输入长度和角度的方法进行绘制，但有些小伙伴会发现，用【长度角度】的方式绘制直线，绘制出来的直线角度与输入值不同，调出【特性】栏来看，显示的角度也是不一致的，下面就来看看具体的原因及解决方法吧：

 原因分析：

这是因为在图纸单位方向控制设置中，定义了基准角度，这个设置是跟随图纸文件一起保存的。

解决方案：

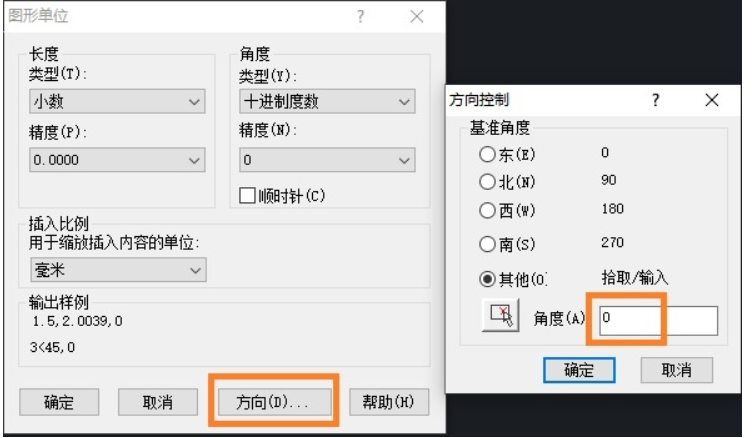

点击上方菜单栏的【格式】——【单位】或者直接在命令行输入【UNITS】，进入【图形单位】对话框，点击下面的【方向】按钮，设置基准角度为0，也就是恢复到默认图纸的状态。

以上就是CAD画线角度不对的解决方法，希望对大家有所帮助。
