在中望CAD圆弧中如何区分优弧和劣弧？

在CAD圆弧中如何区分优弧和劣弧？

所对圆心角大于180°的圆弧叫做优弧。表示一个优弧时用三个字母来表示(例：弧MON)。半径为负值时绘制的是优弧。

与优弧相对的是“劣弧”，即小于180°的弧。表示一个劣弧时用两个字母来表示（例：弧AD），半径为正值时绘制的是劣弧。

1.我们在CAD中用ARC画弧的时候，CAD如果总是显示优弧，如何才能得到我们需要的劣弧呢？

2.相反的如果我们CAD中显示劣弧，如何得到我们的优弧呢？

3.我们肯定还要注意我们的起点和终点的先后顺序。

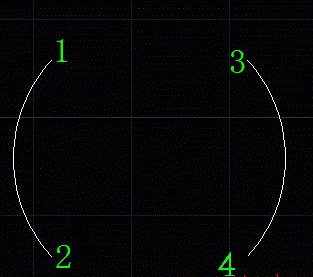

在CAD中，圆弧的绘制一般是按逆时针方向绘制，如下图所示，左边圆弧点1为起点，点2为终点；右边圆弧点4为起点，点3为终点。
