数码相机电路的基本结构

    数码相机与传统的照相机的不同之处在于数码相机就是将拍摄的景物图像变成数码信号，该信号可以存在数码相机的存储器中（或存储卡），也可以通过电缆和接口传输到照片打印机中进行打印，还可以送到电脑中进行加工处理，然后再进行打印。拍摄不好的照片还可以删除重新拍摄。这种照片可以说是数码照片，而数码相机是对数码信号进行处理的产品，它主要是由数字信号处理电路构成的。    数码相机是典型的一种数码产品，富士A101型数码相机的外形结构如图10-1所示。
    图10-1    富士A101型数码相机的外形结构    图10-2所示是数码相机的基本结构分解图，大体可以分为光学部分、光电变换部分、信号处理部分、相机机能控制部分、电源部分、记录及输出部分。    图10-3所示是数码相机的内部电路结构方框图，从图中可以十分清楚的了解数码相机的主要电路部件及大致的工作流程。

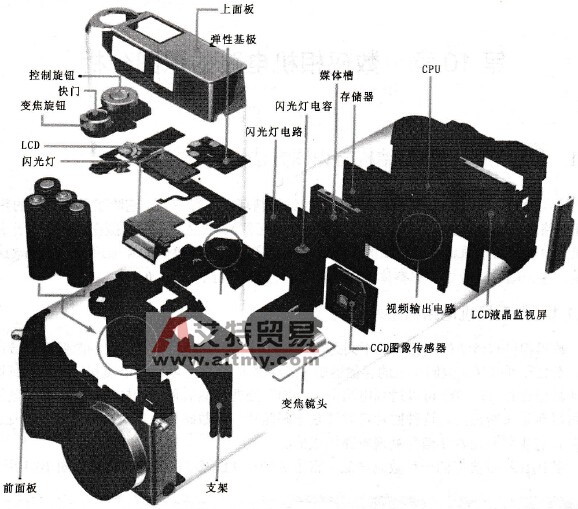

    图10-2    数码相机的基本结构分解图

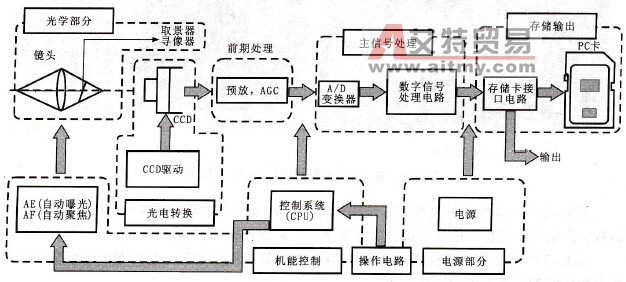

    图10-3    数码相机的内部电路结构方框图    数码相机最突出的特色就是将所拍摄的景物图像变成数码图像，大致的图像信号处理流程如图10-4所示。外部景物光图像经过镜头投射到CCD图像传感器，图像传感器将光图像转换成电信号，并传送到图像信号处理电路进行处理，处理得到的模拟信号再转换成数字信号传送到数字信号处理电路，此时，数字信号处理电路在系统控制电路（微处理器）的控制下对图像信号进行压缩、扩展处理，得到的数字图片以数字文件的格式存储在内部存储器或存储卡中。数码相机还具有D/A变换电路，可将存储卡上的数字图片转换成模拟信号，通过AV OUT接口输出到电视机上观看。

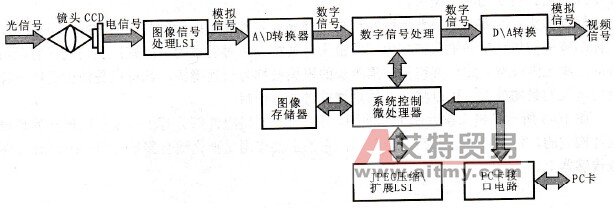

    图10-4    数码相机的图像信号处理流程
