矿用提升机松绳信号电路及安全回路

    矿用提升机使用在斜井甩车场系统，在其控制电路中增设松绳信号电路，并接人安全回路，可达到信号和安全保护双重目的，如图6-3所示。

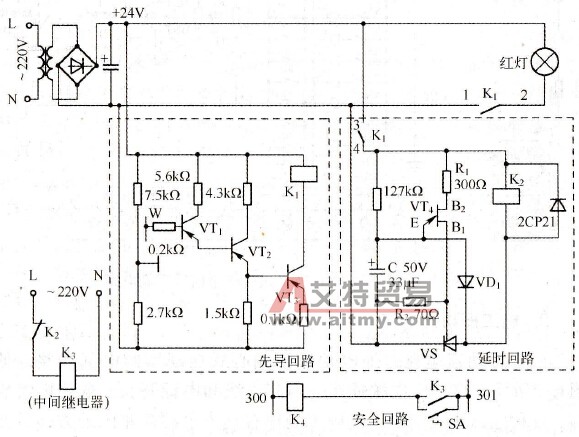

    图6-3    矿用提升机松绳信号电路及安全回路    由于提升机滚筒及大绳均与大地相接触，所以只要在滚筒下敷设一根与地绝缘的导线（可采用8#线）即可，即图6-3中的W线。当操作人员不慎松绳时，大绳、滚筒及整个机身都与W线相接触的一瞬间，使先导回路构成通路，三极管VT1基极有正偏电压而导通，依次使VT2、VT3导通，继电器K1得电吸合，其常开触点K1(1-2)闭合，使红灯闪亮，以提醒司机应采取措施紧绳；当司机未做出相应处理或出现意外时，在延时回路中，由于K1的常开触点K1(3-4)闭合，并给电容C充电，当充电到单结晶体管VT4的峰点电压时，在所需的延时时间内（在矿井中均为2. 5s）VT4导通，在电阻R2上产生一尖脉冲，触发晶闸管VS，整个电路导通，VS导通后二极管VD1处于正偏，电容C通过VD1、VS放电，瞬间即可放完电，可防止电容C中的积累电荷造成时间误差。此时继电器K2得电吸合，在中间继电器K3回路中K2的常闭触点断开，使K3失电释放，其与提升机安全回路的安全继电器K4相串连的常开触点随之断开，使K4失电释放，提升机抱闸制动。    当恢复通电时，需转动万能转换开关SA，短接K3的常开触点，提升机解除制动后方可运转；并且SA的另一触点断开下放回路中的方向继电器（图中未画出），从而使得司机只能上提紧绳而不至于出现继续下放再松绳的情况。紧绳后，警示红灯即熄灭，司机转动SA，恢复正常的提升和下放。    该电路简单、实用，当无松绳情况时，其电控系统与原先一样，并不影响和改变原来的功能。    调试时，首先测量R2两端的电压，以检查漏电流的压降，减少误触发。若测得漏电电流使得R2两端的电压超过VS的触发电压时，要适当增加R1的阻值，直到符合要求为止。断开VS的控制极触发回路，串入精度较高的毫安表，测试控制极触发电流，其值以小于15mA为宜；否则要适当调小R2的阻值，降低VS控制极的电压。
