ZXZ8-4矿用隔爆型照明信号综合保护装置的读图

来源：艾特贸易2018-03-26

简介ZXZ8-4 矿用隔爆型照明信号综合保护装置的电源可取自 1140V 或 660V 供电系统，其输出的 127V 电压作为照明及信号负载电压，具有短路、漏电保护和电缆绝缘监视等综合功能，其电气原理

ZXZ8-4矿用隔爆型照明信号综合保护装置的电源可取自1140V或660V供电系统，其输出的127V电压作为照明及信号负载电压，具有短路、漏电保护和电缆绝缘监视等综合功能，其电气原理图如图6-6所示。

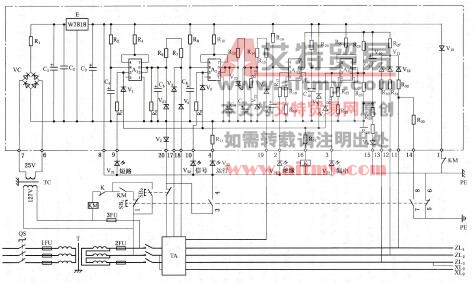

ZXZ8-4矿用隔爆型照明信号综合保护电气原理图

图6-6 ZXZ8-4矿用隔爆型照明信号综合保护电气原理图

1．主电路

主电路由三相隔离开关QS、主变压器T、一次侧熔断器1FU、二次侧熔断器2FU、交流接触器KM等组成，用以实现电压的变换及电源的通断。

2．控制回路

控制电路由接触器KM线圈、送电按钮SB1、停电按钮SB2、接触器KM常开触头、控制继电器K常闭触头等组成。装置投入工作时，首先闭合隔离开关QS，使主变压器T及控制变压器TC有电工作，此时运行指示二极管V通电发出绿光，指示装置运行正常。在127V网路无漏电、短路情况下，按下送电按钮SB1，接触器KM线圈得电吸合，KM主触头闭合，127V网路负荷得电工作。停电时，按下控制按钮SB2，使KM接触器线圈断电释放，KM主触头切断主电路127V电源，负载断电。

3．保护电路

1)稳压电源电路

来自控制变压器TC二次侧25V交流电压，送入电子线路插件板上的稳压电源电路，经整流桥VC整流、电容C1滤波、三端集成稳压器E稳压后，输出18V直流电压，作为保护电路的稳压电源。

2)照明短路保护电路

照明短路保护电路由555N集成电路A1、电阻R2~R7、电容C4、C5、二极管V1、V3、V4、稳压管V21组成。正常运行时，电流传感信号电压（该电压为电流传感器TA1、TA2二次输出经整流滤波后的电压值）不足以使A1翻转动作。

当照明负载任意两相发生短路时，电流传感信号电压经V3或V4半波整流后在R5上的信号电压使A1翻转，A1输出端由高电平跳变为低电平。此时，电流由电源(+18V)→插座端子8→K→插座端子16→R34→V1→A1输出端→A1内部→电源(0V)，形成回路。继电器K吸合，使控制回路K1常闭触头断开，切断主电路，同时发光二极管V31亮，给出照明短路故障的红色信号指示。

另外，R2、C4为退耦电路，R3为限流电阻，V1为或门二极管，R5为取样电阻，R6、R7为调整电阻，V3、V4为整流二极管，C5为滤波电容，V15为保护稳压管，R4为自锁负载电阻。

3)信号短路保护电路

信号短路保护电路由集成电路A2、R8~R10、R12~R15、C6、C7、C8、V5、V6、稳压二极管V22以及晶闸管V23等组成。

正常运行时电流传感信号电压（该电压为电流传感器TA3二次输出经整流滤波后的电压值）不足以使A2翻转动作。当信号负载发生短路时，电流传感信号电压经V6半波整流后在R13上的信号电压使A2翻转，A2输出端由高电平跳变为低电平。电流由电源(+18V)→插座端子8→K→插座端子16→R34→V5→A2内部→电源(0V)，形成回路。继电器K吸合，控制回路K1常闭触头断开，切断主电路，同时发光二极管V32亮，给出信号短路故障的黄色指示。

由于信号回路具备声光指示，又因白炽灯丝由冷态变为热态时，其电阻阻值相差甚大，在启动瞬间电流很大，相当于短路电流，此时有可能产生误动作，为此在信号短路保护电路中设置了延时环节。

在信号打点瞬间，由于电流传感信号电压使C8两端（V23控制极、阴极间）电压大于C7两端（V23阳极、阴极间）电压，此时V23截止；在信号打点间歇瞬间，则C7两端电压大于C8两端电压，此时V23导通，将C7两端电压迅速放掉。防止了连续间断打信号时，C7两端积累电压大于A2门坎翻转电压而产生误动作。

另外，R8、C6为退耦电路，R9为限流电阻，R10为自锁负载电阻，R13为取样电阻，R12为充电延时电阻，R14、R15为调整电阻，V5为或门二极管，V6为半波整流二极管，V22为保护稳压管，C7、C8为延时电容，V23为C7的放电管。

4)漏电保护电路

漏电保护电路由集成电路A4、R20~R33、V7、V9~V13、C10、C11组成。在127V网路未送电状态下，网路存在漏电故障时，电路可实现闭锁。其动作回路为：电源(+18V)→V13→插座端子B1→KM常闭触头→接地极PE→大地→127V网路漏电处→ZL1(或ZL2、ZL3)→插座端子B11（或B12、B13）→R32(R31、R30)→V12(V11、V10)→R27→R26→R25→电源(0V)。R25上的信号电压使A4翻转，A4输出端由高电平跳变为低电平，电流由电源(+18V)→插座端子B8→K→插座端子B16→R34→V7→A4输出端→A4内部→电源(0V)，继电器K线圈得电吸合，其常闭触头K断开，接触器KM线圈无法得电吸合，实现漏电闭锁，同时发光二极管V35亮，给出漏电闭锁的红色信号指示。

在127V网路送电状态下，若发生漏电故障，可实现漏电跳闸，其动作回路为：ZL1(ZL2、ZL3)→插座端子B11(B12、B13)→R32 (R31、R30)→V12 (V11、V10)→R27→R26→R25→电源(0V)→R29→R28→V9→插座端子B15→接地极PE→大地→127V网路漏电处→ZL2 (ZL3、ZL1)。R25上的信号电压使A4翻转，A4输出端由高电平跳变为低电平，电流由电源(+18V)→插座端子B8→K→插座端子B16→R34→V7→A4输出端→A4内部→电源(0V)。继电器K吸合，断开K1，切断主电路，同时发光二极管V35亮，给出漏电跳闸的红色信号指示。另外，R21、R27、R30~32为限流电阻，R25为取样电阻，R28、R29为漏电动作值调整电阻，V9为隔离二极管，R24为自锁负载电阻，R20、C10为退耦电路，V7为或门二极管，V8为继电器续流二极管，C10、C11为滤波电容。

5)电缆绝缘监视电路

电缆绝缘监视电路由集成电路A3、R16~R19、R25、R26、C9等组成，当电缆对地绝缘电阻下降到规定值以下时，可发出绝缘危险指示信号。当127V电缆网路对地绝缘电阻较高时，漏电电流比较小，R25、R26上的电压不足以使A3触发器翻转，黄色发光二极管V34不亮。当电缆网路电阻下降到某一整定值时，其漏电电流增加，R25、R26电压上升，使A3触发翻转，黄色指示灯V34亮，给出电缆绝缘危险指示信号；若127V电缆网路绝缘电阻恢复到整定值以上时，触发器A3可自动返回至初始状态，V34灯灭，取消漏电危险指示信号。

另外，R16、C9为退耦电路，R17为限流电阻，R18、R19为调整电阻，R25、R26为取样电阻。

保护电路中的A1、A2、A4触发器均具有自动闭锁功能，当故障切除后，还必须将隔离开关QS先断开，然后再重新闭合后方可恢复正常运行。

4．动作试验电路

合上隔离开关QS，按下控制回路中的试验（停电）按钮SB2，即可检测保护功能是否正常。

1)短路动作试验

按下SB2，其常开触头3-4闭合，此时短路动作试验回路为：电源(+18V)→插座端子B8→SB2(3-4)→SB1常闭触头→TA1、TA2 (TA3)→插座端子B17、B18 (B19)→V3、V4 (V6)→R7、R6 (R15、R14)→R5 (R13)→电源(0V)。电阻R5(R13)上的试验电压使A1 (A2)翻转，其输出端3由高电平突变为低电平，于是继电器K得电吸合，其常闭触头K断开，并发出灯光指示信号。若V31亮，表示照明线路短路，保护功能正常；若V32亮，表示信号线路短路，保护功能正常。

2)漏电动作试验

按下SB2，其常开触头7-8闭合，此时漏电动作试验回路为：电源(+18V)→V13→KM常闭触头→主接地极PE→大地→辅接地极PE1→PE1→SB2(7-8)→R33→R32→V12→R27→R26→R25→电源(0V)。电阻R25上的试验电压使A4翻转，输出端由高电平突变为低电平，K吸合，其常闭触头K断开，指示灯V35亮，表示漏电保护功能正常。
