工地变电所分哪几种，为什么它多采用露天变电

    答：工地变电所可分为：室内型、半室外型、室外型以及成套变电站。室外型变电所又可分为杆架式和地台式。

    室内型变电所（见图6-4）由高压室、变压器室、低压配电室、高压电容器室和值班室组成。其特点是变电所安全、可靠，受环境影响小，维护、监测、管理方便，但建筑费用高，一般用于高层建筑。

    半室外型变电所的结构如图6-5所示，只是把低压配电设备放在室内，变压器和高压设备均放在室外。其特点是建筑面积较小，变压器通风散热条件好。

    图6-4    室内型变电所平面布置图

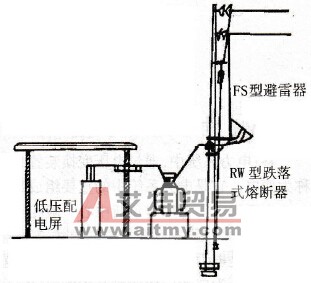

    图6-5    半室外型变电所结构图

    室外型变电所是将全部高低压设备设置在露天场合。图6-6、图6-7分别是双杆式和地台式10kV室外变电所结构图，其特点是占地面积小，结构简单、进出线方便、变压器易于通风散热，适用于320kVA以下的变压器，多为建筑施工工地采用。

    图6-6    双杆式工地露天降压变电所

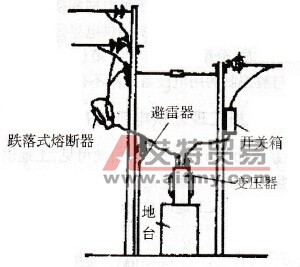

    图6-7    地台式工地露天降压变电所
