变频空调器室内机风扇组件的结构

    (1)分体壁挂式变频空调器室内机风扇组件的结构

    分体壁挂式变频空调器室内机风扇组件，主要是由贯流风扇和风扇电机等构成的，如图3-31所示。



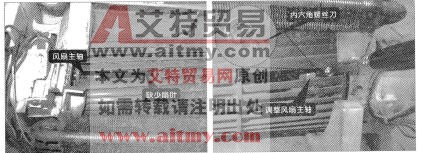

图3-31分体壁挂式变频空调器室内机风扇组件

    贯流风扇由细长的离心叶片组成，其结构紧凑，叶轮直径小，送风均匀。贯流风扇与风扇电机通过一根主轴相连，由风扇电机为风扇提供动力，如图3-32所示。



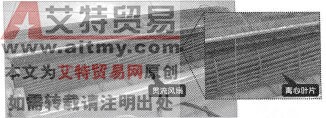

图3-32贯流风扇

    变频空调器室内风扇电机接收由微处理器发出的控制指令，改变其旋转速率，从而改变风速。在空调器室内机风扇电机内设有霍尔元件，用来检测室内风扇电机的转速，并将检测到的转速信号送入微处理器中，以便室内控制电路可准确地控制风扇电机的转速。如图3-34所示为分体壁挂式变频空调器室内风扇电机。



图3 33贯流风扇扇叶



图3-34分体壁挂式变频空调器室内风扇电机

    分体壁挂式变频空调器室内风扇组件，除了机械部件外，还包括风扇电机驱动电路和风速检测电路，如图3-35所示。室内机微处理器通过控制固态继电器（光控双向晶闸管）的导通／截止，来控制风扇电机的运转。风扇电机反馈的风速检测信号会通过风速检测电路送入微处理器中。



图3-35  风扇电机驱动电路和风速检测电路

    (2)分体柜式变频空调器室内机风扇组件的结构

    分体柜式变频空调器室内机风扇组件主要是由离心风扇、风扇电机和驱动电路板等构成的，如图3-36所示。



图3-36  分体柜式变频空调器室内机风扇组件
