室外机风扇组件驱动电路的检修

来源:艾特贸易2019-09-09

简介室内机风扇出现故障,并且已排除机 械故障的可能性,说明室外风扇组件的驱动电路可能发生故障。这时,就需要对风扇电机的供电及其驱动电路中的元器件进行检查。 ①室外风扇电


    室内机风扇出现故障,并且已排除机

    械故障的可能性,说明室外风扇组件的驱动电路可能发生故障。这时,就需要对风扇电机的供电及其驱动电路中的元器件进行检查。

    ①室外风扇电机供电电压的检测

    将变频空调器室外机外壳拆开,取出室外机控制电路板,并确保其连接正常,启动

    变频空调器。将万用表调整至交流电压挡,红黑表笔分别搭在其接口CN08的供电端,检测供电电压,如图3-77所示。若该接口有AC 220V供电电压,而风扇不运转说明风扇电机损坏。若检测出的电压异常,就需要对交流220V供电电路进行检测。

 图3-77检测风扇电机供电电压

3-77检测风扇电机供电电压

    ②启动电容的检测

    对于启动电容的检测,可使用万用表对其充放电过程进行检测,如图3-78所示,将

    红、黑表笔分别搭在启动电容的两个引脚上,这时表针向右摆动到最大角度后,接着又会逐渐向左摆回,然后停止在一个固定位置上,将表笔对换位置后进行检测,发现仍然有充放电过程,说明该启动电容正常。

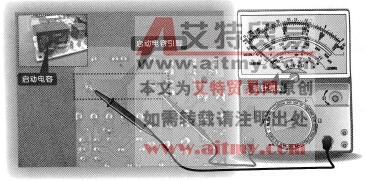

 图3-78检测启动电容

3-78检测启动电容

    若万用表指针摆到一定位置后不能回到原位或表针根本就未摆动,则说明启动电容性能不良,需要对其进行更换。

    ③继电器的检测

    若怀疑风扇的继电器损坏,可通过排除故障部位的方式来判断继电器是否损坏。

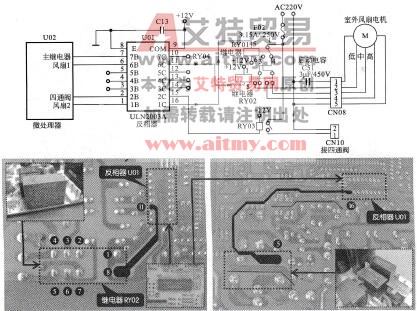

    在检测继电器之前,要先通过电路图和电路板背部印制线来查找继电器的引脚,若无法找到机型相对应的电路图纸,也可使用其他相近机型的电路图进行对照。由于变频空调器室外机控制电路设计结构类似,可以作为参考资料使用。如图3-79所示为海信KFR-35GW/06ABP变频空调器室外机风扇控制电路。结合电路图和电路板印制线,可查找出继电器的引脚顺序、供电电压输入端等。

 图3-79海信变频空调器室外机风扇控制电路

3-79海信变频空调器室外机风扇控制电路

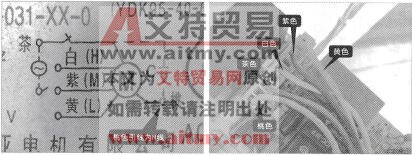

    当室外风扇不转,并且风扇电机接口处无电压输出,怀疑风扇继电器损坏。可使用万用表对风扇继电器RY01的交流输入电压进行检测。检测之前,根据室外风扇电机的铭牌标识,可查找出风扇连接插件的桃色引线为N线端,如图3-80所示。

 图3-80风扇电机的N线端

3-80风扇电机的N线端

    将万用表调至“AC250V”电压挡,黑表笔搭在N线端,红表笔搭在继电器RY01的交流电压输入端(L端),如图3-81所示。正常情况下,可检测到AC 220V电压,若电压不正常,说明室外机电源电路发生故障。

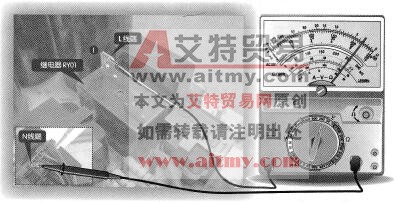

 图3-81检测继电器RY01的交流输入电压

3-81检测继电器RY01的交流输入电压

    电压输入正常,应继续对继电器RY01RY02的供电电压进行检测。将万用表调至“DC 50V”电压挡,黑表笔接地,红表笔搭在继电器RY01的⑥脚上,如图3-82所示。正常情况下,可检测到12V电压。然后,黑表笔接地,红表笔搭在继电器RY02的①脚上,如图3-83所示。正常情况下,也可以检测到12V电压。若检测出的电压异常,说明室外机的电源电路发生故障。

    继电器工作电压正常,可使用万用表对继电器的内部线圈进行检测。将万用表调至“×100”欧姆挡,红、黑表笔任意搭在继电器RY02的①脚、⑧脚上,如图3-84所示。经检测,可测得阻值为250 Ω左右,在路检测继电器时,会受到其他元器件干扰,可将继电器焊下后,进行开路检测,来判断继电器是否损坏。

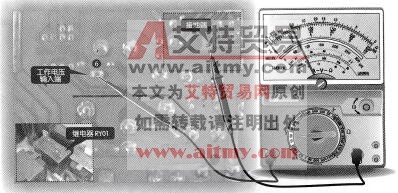

 图3-82检测继电器RY01的工作电压

3-82检测继电器RY01的工作电压

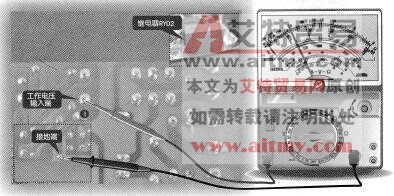

 图3-83检测继电器RY02的工作电压

3-83检测继电器RY02的工作电压

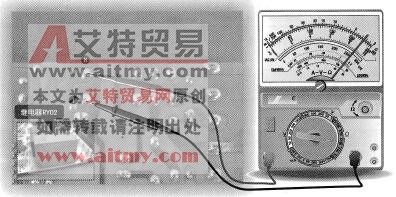

 图3 84检测继电器RY02内部线圈阻值

3 84检测继电器RY02内部线圈阻值

    经过检测,发现继电器的输入电压正常,并且通过在路检测继电器阻值也无法判断继电器是否损坏时,可逐个代换继电器,来排除故障。

    ④反相器的检测

    对于反相器的检测,可使用万用表对其各引脚的对地阻值进行检测。将万用表调至

    “×100”欧姆挡,黑表笔搭在反相器的⑧脚上(接地端),红表笔搭在其余各引脚上,如图3-85所示。具体检测结果参见表3-1。若检测出的阻值与正常值偏差较大,说明该反相器已损坏,需进行更换。

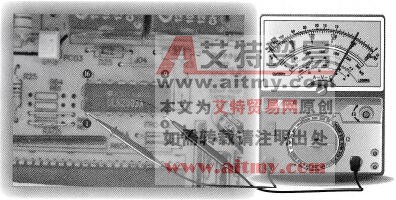

图3-85检测反相器

3-85检测反相器

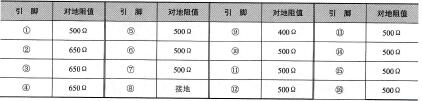

3-1  反相器各引脚对地阻值

 表3-1 反相器各引脚对地阻值
