电缆绝缘在线检测的分布式光纤测温系统的构成

    该系统主要包括：一台主处理机，一台就地控制电脑，一台远端用户控制电脑，一条或几条传感光纤。使用时，将传感光纤制造于电缆内部或直接敷设在电缆表面即可。测温数据通过测温主机实现本地存储、报警信号生成等，并通过TCP/IP网络协议，将测温主机与变电站计算机网络系统相连。测温数据和报警信息除在测温主机本地存储、显示外，还通过电力公司内部网络上传到电缆公司集控中心。系统构成示意图如图5-12所示。

    当采用外敷式光缆时，测温光缆紧贴在电缆表面并固定于三相电缆温度相对最高的一相上，在电缆中间接头部位采用跨越布置方式，缠绕固定在中间接头上，之后测温光缆再返回到电缆上。为确保电缆与光缆能够充分接触，采用如图5-13所示的固定夹具来固定光缆。测温光缆绑扎固定方式为可拆卸式，为避免意外损伤，测温光缆安装在电缆侧面，固定间距为0. 5m。

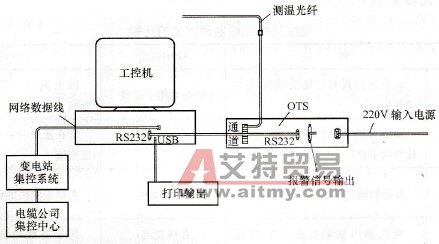

    图5-12    系统构成示意图

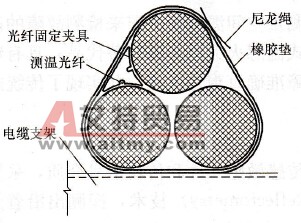

    图5-13    同定夹具固定光缆图
