进口220kV电缆绝缘接头安装程序同轴电缆处理

    如图4 42所示。

   1)外导体的处理。将同轴电缆外绝缘剥掉500mm，并将外导体分离，重新绞合在一起（尽可能绞合得紧密），在同轴电缆外导体上绕包4层F-Co No.2带，并将φ50×500mm热收缩管收缩在外导体上，露出导体50mm。

   2)内导体的处理。将同轴电缆内绝缘剥掉50mm。

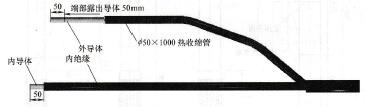

图4 - 42同轴电缆处理

    3)安装分支手套。将分支手套套人同轴电缆分支根部，并收缩好。

   4)压接同轴电缆。将处理好的同轴电缆按接地端子上的标识插入接地端子，选用相应规格的压模压接。
