蓄电池组直流系统的单母线分段接线方式

    单母线分段接线方式按所带的蓄电池和充电装置的数目，常用的有以下几种：

    1．配置一个蓄电池组

    对于220kV及以下容量不太大的变电站，采用单母线分段接线时，可装设一组蓄电池，根据对可靠性的要求，这组蓄电池可以配置一套或两套充电装置。

   (1)配置一套充电装置。正常运行时，两段母线通过分段开关并列运行，蓄电池和充电装置分别接于不同的母线上，如图9-3所示。

   (2)配置两套充电装置。两套充电装置容量相同，分别接在不同的直流母线上，一组蓄电池根据需要可通过开关切换至两段直流母线上。任何一套充电装置故障，均不会影响对直流负荷的供电，可靠性有所提高。其接线如图9-4所示。

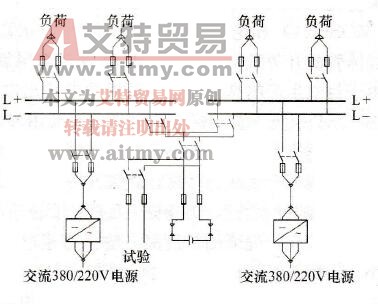

    图9-3    配有一组蓄电池和一套充电装置的单母线分段接线图

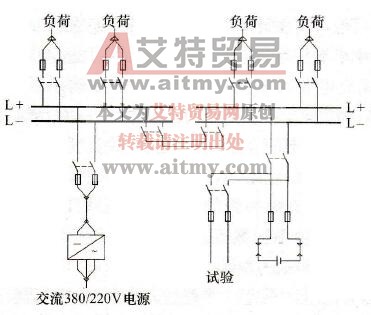

    图9-4    具有一组蓄电池和两套充电装置的单母线分段接线图

    2．配置两个蓄电池组

    对于220kV及以上的大容量的变电站，其直流系统常设两组蓄电池，这样可以使直流系统故障所造成的影响范围减少。根据变电站的重要程度、对可靠性的要求等，这时充电装置的配置方式通常有以下几种：

   (1)配置两套充电装置。每段母线上都配置一组蓄电池和一套充电装置，两段母线间设有分段开关。正常运行时两段母线各自独立运行，电气上不连接，这样不仅提高了直流系统的可靠性，同时还能减小直流系统的对地电容，减小直流接地时产生的电容电流，其接线如图9-5所示。

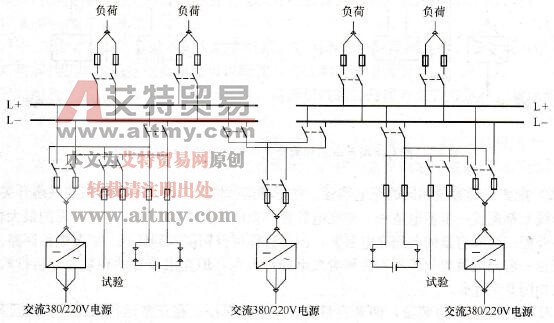

    图9-5    配有两组蓄电池和两套充电装置的单母线分段接线图

   (2)配置三套容量相同的充电装置。在正常运行情况下，两段母线间的联络开关断开。每段母线上都配置一组蓄电池和一套充电装置，充电装置的容量按充电时所需的最大容量选择，另外配一套同容量的备用充电装置，经过选择可分别接人到任意一组蓄电池回路。这种方式任意一套充电装置故障均不会影响充电和浮充电，但充电装置的容量大，运行效率低，其接线如图9-6所示。

   (3)配置三套充电装置，两套容量大，一套容量小。在正常运行情况下，两段母线间的联络开关断开。每段母线上都配置一组蓄电池和一套容量较大的充电装置，由这台容量较大的充电装置给蓄电池作均充或浮充电用，其容量按均衡充电的要求设计。两组蓄电池共用一台容量较小的充电器作浮充电用，其容量按浮充电要求设计，经两个开关可分别接人到两段母线上。其接线如图9-7所示。

   (4)配置三套充电装置，两套容量小，一套容量大。在正常运行情况下，两段母线间的联络开关断开，直流系统分成两个没有电气联系的部分。每段母线上都配置一组蓄电池和一套容量较小的充电装置，由这台容量较小的充电装置给蓄电池作浮充电用，其容量是按浮充电要求设计的。两组蓄电池共用一台容量较大的充电器作充电用，其容量按均衡充电的要求设计，并可作为浮充电装置的备用。同前面两种方式相比，虽然都配置三套充电装置，可靠性和灵活性相差不大，但这种接线方式正常运行时充电装置的负荷适中，运行效率高，充电和浮充电装置的投资和运行费用较低，经济性好。其接线如图9-8所示。

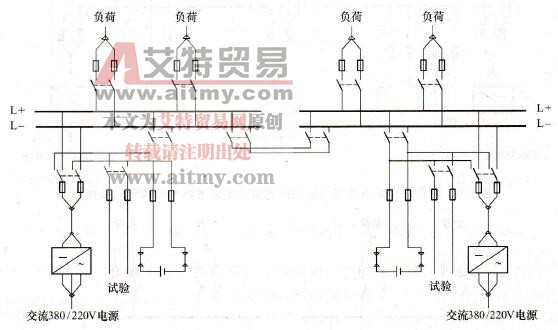

    图9-6    配有两组蓄电池和三套相同容量充电装置的单母线分段接线图

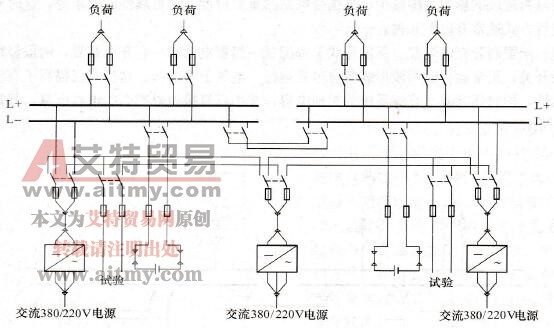

    图9-7    配有两组蓄电池和三套充电装置（容量两大一小）的单母线分段接线图

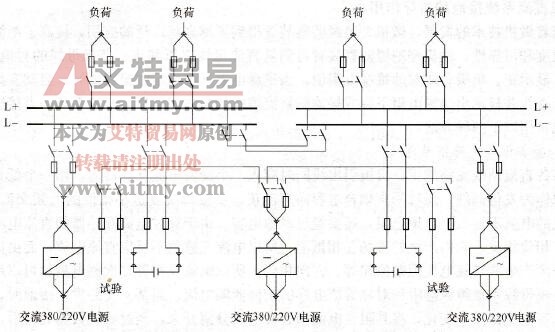

    图9-8    配有两组蓄电池和三套充电装置（容量两小一大）的单母线分段接线图
