常用有壤料密闭管式熔断器有哪些系列，其型号

    有填料封闭管式熔断器是一种为增强熔断器的灭弧能力，在其熔管中填充了石英砂等介质材料的熔断器。石英砂具有较好的导热性能、绝缘性能，而且其颗粒状的外形增大了同电弧的接触面积，便于吸收电弧的能量，使电弧快速冷却，从而加快了灭弧过程。

    有填料封闭管式熔断器具有分断能力强、保护特性好、带有醒目的熔断指示器、使用安全等优点，广泛用于具有高短路电流的电网或配电装置中，作为电缆、导线、电动机、变压器以及其他电气设备的短路保护和电缆、导线的过载保护。其缺点是熔体熔断后必须更换熔管，经济性较差。

    常用有填料封闭管式熔断器主要是RT系列和NT系列（引进德国技术生产，国内型号为RT16）产品，下面以RTO系列为例介绍有填料封闭管式熔断器的结构。

   RTO系列有填料封闭管式熔断器的外形和结构如图2-50和图2-51所示，它主要由熔管和底座两部分组成。

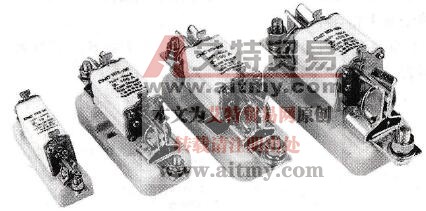

    图2-50    RTO系列有填料封闭管式熔断器的外形

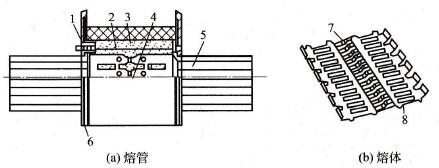

    图2-51    RTO系列有填料封闭管式熔断器结构

   1-熔断指示器；2-指示器熔体；3-石英砂；4-工作熔体；

   5-触刀；6-盖板；7-锡桥；8-引燃栅

    其中，熔管包括管体、熔体、指示器、触刀、盖板和石英砂，管体采用滑石陶瓷或高频陶瓷制成，具有较高的机械强度和耐热性能，管内装有工作熔体和指示器熔体。熔体通常由薄紫铜片冲制成变截面形状，中间部分用锡桥连接，装配时一般将熔片围成笼状，以增大熔体与石英砂的接触面积，从而提高了熔断器的分断能力，又能使管体受热均匀而不易断裂。熔断指示器是一个机械信号装置，指示器上装有与熔体并联的细康铜丝。在正常情况下，由于细康铜丝电阻很大，从其上面流过电流极小，只有当电路发生过载或短路，工作熔体熔断后，电流才全部转移到康铜丝上，使它很快熔断，而指示器便在弹簧的作用下立即向外弹出，显露出醒目的红色信号，表示熔体已经熔断。从而可迅速发现故障，尽快检修，以恢复电路正常工作。

   RT系列有填料封闭管式熔断器型号含义如下。RTO系列有填料封闭管式熔断器的主要技术数据见表2-20。

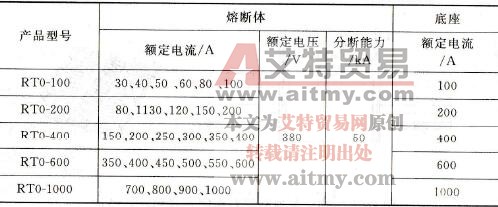

    表2-20    RTO系列有填料封闭管式熔断器的主要技术数据
