熔断器的结构及特点

来源:艾特贸易2019-09-01

简介常用的熔断器主要由熔体和安装熔体的外壳两部分组成,结构如图 3. 18 所示。其中熔体是熔断器的核心,通常用低熔点的铅锡合金、锌、铜、银的丝状或片状材料制成,新型的熔体通常


    常用的熔断器主要由熔体和安装熔体的外壳两部分组成,结构如图3. 18所示。其中熔体是熔断器的核心,通常用低熔点的铅锡合金、锌、铜、银的丝状或片状材料制成,新型的熔体通常设计成灭弧栅状和具有变截面的片状结构,图3. 19所示为熔断器的型号和意义。

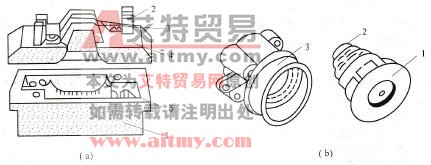

 图3.18熔断器结构图

1-瓷底座;2-动触点;3熔体;4-瓷插件;5-静触点    1-瓷帽;2-熔体;3-底座

    3.18熔断器结构图

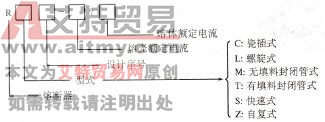

 图3.19熔断器的型号、意义

3.19熔断器的型号、意义

    电流通过熔体时产生的热量与电流的平方、电流通过的时间成正比,因此,电流越大,则熔体熔断的时间越短,这一特性称为熔断器的保护特性(或安秒特性)。图3. 20所示为熔断器安一秒特性图,熔断器的图形和文字符号如图3. 21所示。

 图3. 20熔断器安一秒特性图

3. 20熔断器安一秒特性图

 图3. 21 熔断器的图形和文字符号

3. 21  熔断器的图形和文字符号
