罐式SF6断路器（简称T．GCB）是怎样的结构？其特

    罐式SF6断路器的结构如图2-6-17所示。它是国内某厂生产的LW13-550型单相双断口罐式SF6断路器结构图。主要由罐体、灭弧室、操动机构、瓷套管、套管式电流互感器、接线端子等部分组成。早期的罐式断路器断口电压比较低，每相串联断口比较多。例如：前苏联压缩空气断路器500kV等级为单柱4断口，750kV等级为4柱8断口，1150kV等级为6柱12断口，每个操动机构操作两个断口；随着科学技术的不断提高，我国西安西开高压电气股份有限公司研制出了具有自主知识产权、国际先进水平的550kV/63kA单相单断口罐式SF6断路器、800kV单相双断口罐式SF6断路器、1100kV单相双断口罐式SF6断路器。在罐式SF6断路器的结构中，较低电压等级的制成三相共体单断口罐式SF6断路器，较高电压等级的制成单相单断口或单相多断口罐式SF6断路器。

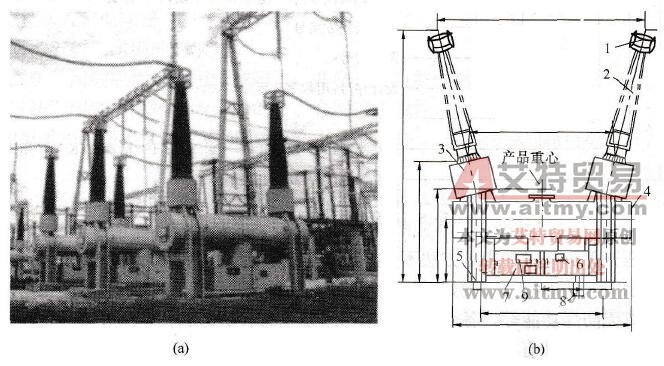

    图2-6-17  550kV罐式双断口SF6断路器

   (a)外形图；(b)结构示意图

1-接线端子；2-瓷套管；3-套管式电流互感器；4-手孔；5-接地螺栓；6-铭牌(L1相有)；

7-操动机构箱；8-基础及空气管道系统；9-分合闸位置指示器和操作计数器及压力表观察窗

    罐式SF6断路器的特点：

   (1)罐式SF6断路器除了具有支柱式SF6断路的优点外，还具有抗震能力强，耐污性能好的优点。

   (2)自带电流互感器，结构紧凑，占地面积小。

   (3)适用于地震活动区、污秽区以及高海拔地区。

   (4)配有机械防“跳跃”装置和电气防“跳跃”装置、缺相合闸保护回路、SF6气体密度控制和保护装置等。

   (5)  72. 5kV及以下为三相共体单断口结构；126kV至363kV为单相单断口结构；550kV为单相单断口，或单相双断口结构；800kV、1100kV为单相双断口结构。
