低压断路器的结构及工作原理

    低压断路器由触点系统、脱扣机构、灭弧装置和操作机构构成，如图1-13所示。触点起到电路的通断作用。脱口机构有多种形式，如过流脱扣器、热过载脱扣器、欠压脱扣器、分励脱扣器等。和接触器灭弧装置的作用类似，低压断路器的灭弧装置也是为防止触点接通或断开时，所产生的电弧造成触点间短路所设计的。操作机构分手柄操作、杠杆操作、电磁铁操作和电动机操作几种。

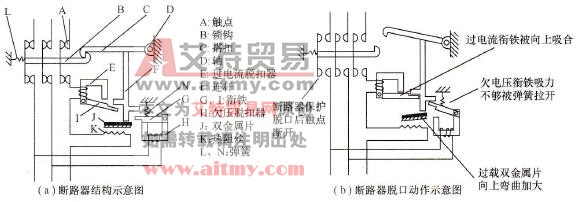

    图1-13    断路器结构原理图

    当通过断路器的电流超出其规定的电流值时，过流脱扣器绕组的电流增大，衔铁I吸合；过载时，热过载脱扣器的双金属片J进一步受热膨胀后，弯曲加大；当电压欠压时，可使欠压脱扣器动作，其衔铁G因电压降低，吸力不够，在反力弹簧N的作用下而释放。上述情况不论哪种情况发生，都将带动连杆F向上移动，使搭扣与锁钩脱开，从而使断路器的触点在反力弹簧L的作用下断开，切断故障电路，起到保护的目的。因此，断路器在功能上相当于刀开关、热继电器、过电流继电器和欠压继电器的组合，能有效地对负载电路进行短路、过载及欠电压保护，也可用于不频繁的接通、分断电路。

    分励脱扣器的设计，主要是为了实现断路器的远距离操作和控制。正常工作时，该脱扣器的线圈是断电的，当按下相应的按钮时，脱扣器线圈得电，衔铁吸合，带动杠杆移动，使搭扣脱开，主触点断开。

    另外，目前市场上还设计有微型断路器，以满足小电流用户的使用需要。微型断路器在极数上分单极、双极、三极和四极等；在使用场合上分照明、动力两种；在漏电保护上分普通型和漏电保护型。
