简介GIS的全称是气体绝缘金属封闭开关设备。它由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管、接地刀等元件组合而成的高压配电装置,GIS采用的是绝缘性能和灭弧
GIS的全称是气体绝缘金属封闭开关设备。它由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管、接地刀等元件组合而成的高压配电装置,GIS采用的是绝缘性能和灭弧性能优异的六氟化硫(SF6)气体作为绝缘和灭弧介质,并将所有的高压电器元件密封在接地金属筒中。
GIS最重要的注意事项是设备的清理,主要是导体的清理、绝缘件的清理、密封面的清理、断路器的清理。
GIS的基本功能
在电力工业中,GIS是指六氟化硫封闭式组合电器,国际上称为“气体绝缘金属封闭开关设备”(Gas Insulated Switchgear)简称GIS,它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等,经优化设计有机地组合成一个整体。
GIS全称气体绝缘组合电器设备(Gas Insulated Switchgear),主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。就是我们经常可以看到的开关站,也叫高压配电装置。
高压配电装置的型式有三种:第一种是空气绝缘的常规配电装置,简称AIS。其母线裸露直接与空气接触,断路器可用瓷柱式或罐式。葛洲坝电厂采用的即是这种型式。
第二种是混合式配电装置,简称H-GIS。母线采用开敞式,其它均为六氟化硫气体绝缘开关装置。
第三种是六氟化硫气体绝缘全封闭配电装置。其英文全称GAS—INSTULATED SWITCHGEAR,简称GIS。 GIS的优点在于占地面积小,可靠性高,安全性强,维护工作量很小,其主要部件的维修间隔不小于20年。
GIS设备安装全过程

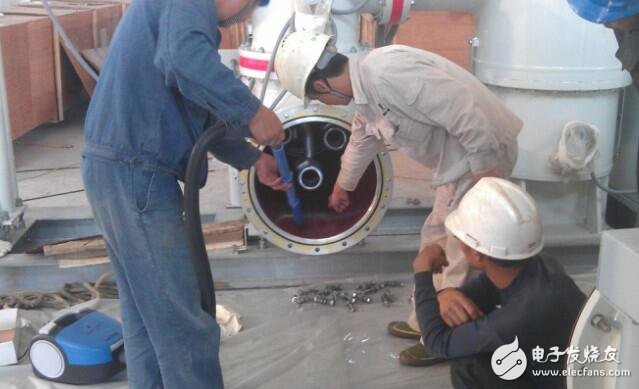

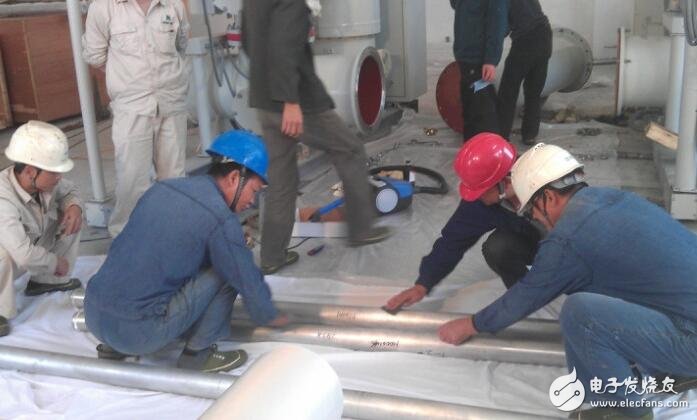

1. 导体的清理:在安装前,要选择好天气,GIS安装对空气湿度是有严格要求的,湿度不能超过80,所以GIS设备间需要配备一个温湿度计随时监控温度和湿度,地面要清洁,并铺上塑料布,在未组装之前要将管口用塑料布密封好,防止灰尘进入。导电杆要擦拭干净,再装入母线内。
2. 绝缘件的清理:在出厂的时候为了防止生锈,在上面涂了一层黄油,在安装前需要用香蕉水或者酒精擦拭干净。

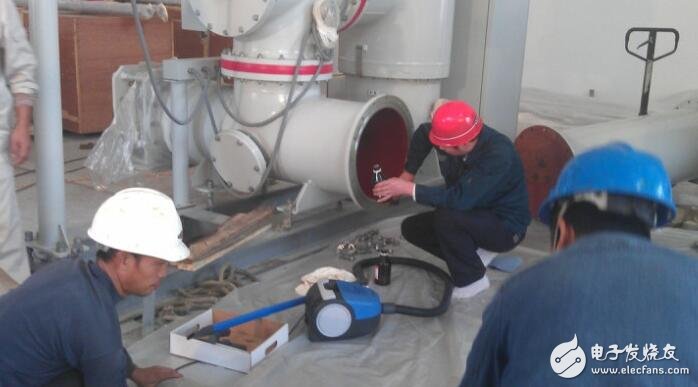

3. 母线的清理:用吸尘器将里边的的灰尘吸附干净,若里边存有灰尘,会引起在试验过程中绝缘子放电。

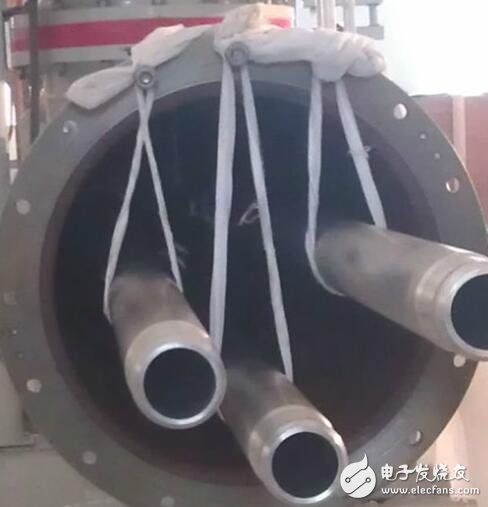

4. 导电杆的安装:安装过程中要特别小心,防止灰尘、杂志和潮气进入GIS本体内部,内部安装、清理时要戴上塑料手套。母线筒内导体为三角形布置,盘式绝缘子通过导体和触头将三相母线固定在一定的位置上,并起对地绝缘作用。

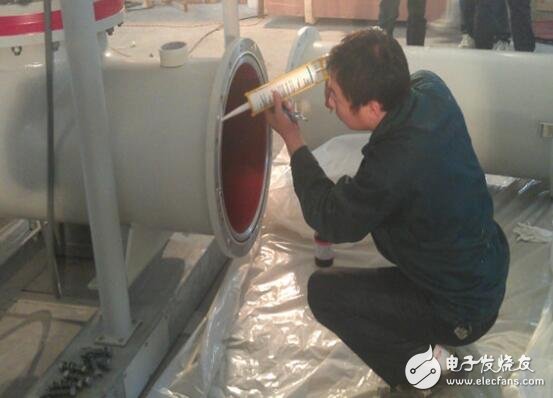

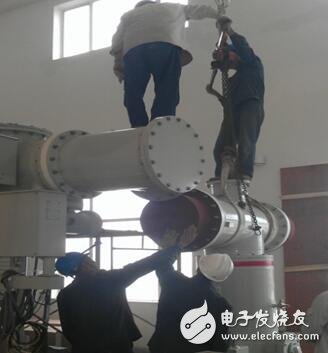

5. 密封:采用简单的密封方法,密封面+O形圈+密封槽+密封胶,法兰之间的连接,必须用密封环进行密封。若法兰之间不能很好的配合,可调整波纹管来补偿,波纹管的长度是395mm-400mm,调整后将波纹管法兰外侧用螺母拧紧,并用锁紧螺母拴紧。

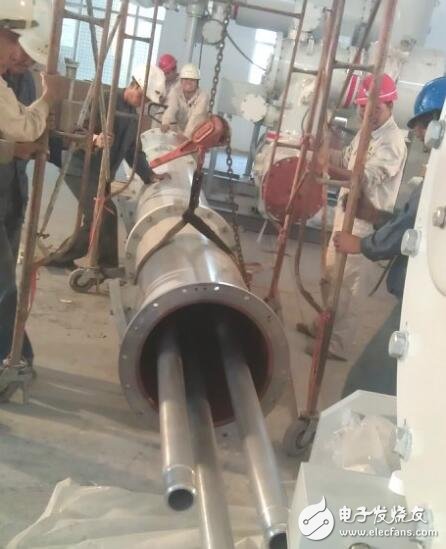

6. 主母线的连接:GIS的断路器、隔离开关、互感器、避雷器等元件是通过主母线进行连接,即通过导电连接件和GIS其它元件接通,满足不同主接线方式来汇集分配传送电能。

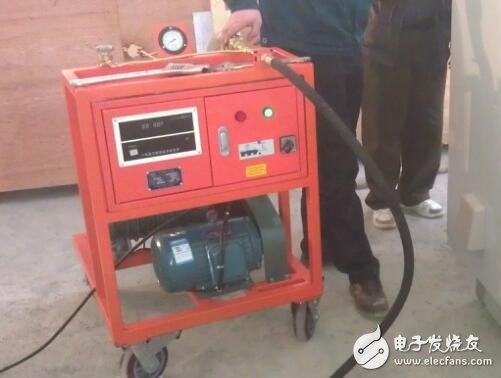

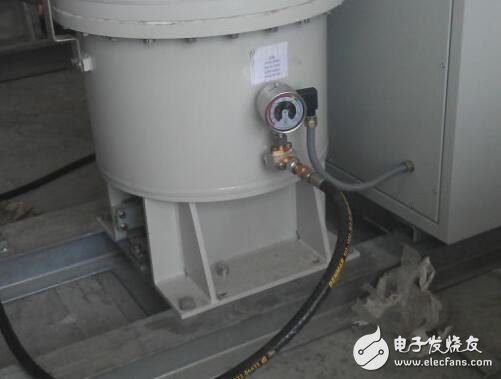

7. 抽真空:断路器在出厂之前为了防潮充满氮气,GIS气室在充SF6气体之前,需要抽高真空,其值133.3Pa以下,原因是气室中的真空度越高,水分的蒸发温度越低,在高真空的环境中,常温下就可以使水分蒸发。正常的情况下每个间隔中断路器需要抽7到8个小时,由于山上天气潮湿,在这种湿气重的情况下至少要抽12个小时。

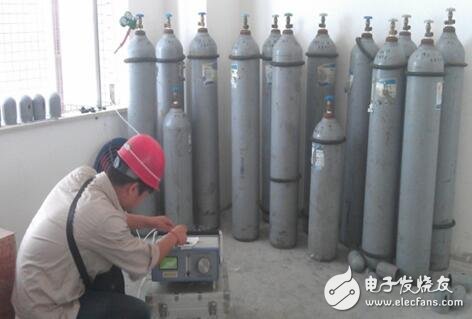

8. 对SF6进行微水试验:给本体充气前应对摒中的SF6气体先进行水份测量,SF6气体含水量标准为:交接和大修后不大于250ppm,运行中不大于500ppm。做完微水试验后,就向气室中充SF6气体。其中断路器中的压力要大于其它气室的压力,因为断路器要切断其它负荷电流,气体压力越高,灭弧效果越好,因此断路器的压力最高。
9. 安装避雷器:取掉避雷器保护罩、GIS法兰盖板及接口屏蔽头,清理壳体内部法兰面,避雷器移至接口下方,将吊绳绕过内导壳体吊起避雷器,固定好后把支架放入避雷器下方。

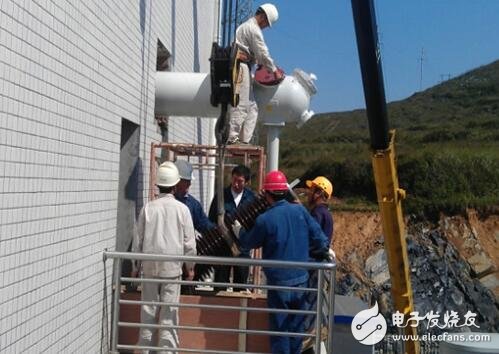

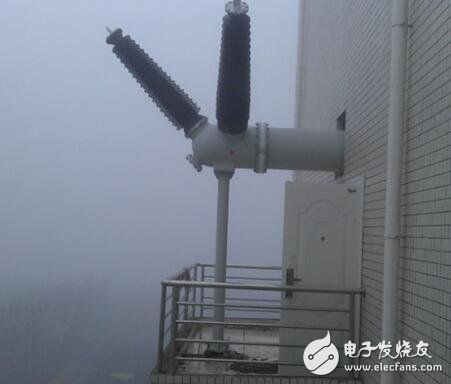

10. 安装套管:套管的作用是供架空线和GIS连接使用。分支母线是从外往里装,套管用吊车从外面吊,安装过程中天气必须晴好。
GIS每一回路为什么要分成不同的气室或气隔
每一个气室的SF6气体压力是不一样的,每个气室内部的电气元件所需的电气绝缘强度也不懂,还有,分多个气室有益于后期的检查,比如在断路器气室发现问题,只用拆开那一个气室,SF6回收方便多了,工程量也小多了。
