冰箱蒸发器作用、材质分析：冰箱蒸发器坏了怎么修？多少钱？

来源：艾特贸易2017-08-25

简介冰箱是我们生活中重要的电器，那冰箱蒸发器又是什么呢？它是冰箱制冷系统中的一个非常重要的热交换部件，冰箱中的制冷装备中的输出冷量的设备就是北向蒸发器，通过进行吸热来

　　冰箱是我们生活中重要的电器，那冰箱蒸发器又是什么呢？它是冰箱制冷系统中的一个非常重要的热交换部件，冰箱中的制冷装备中的输出冷量的设备就是北向蒸发器，通过进行“吸热”来制冷的。

　　蒸发器又称为冷源，从毛细管降压后的制冷剂气液混合体进入蒸发器，通过创造低压的条件蒸发由液体变成气体，在通过蒸发器吸收箱内的热量，从而达到制冷的目的。制冷剂的蒸发温度越低，冷却周围物体的能量也就越强大，因此蒸发器的蒸发面积是由压缩机的产冷量决定的，蒸发器由上置冷冻冰箱，下置冷冻冰箱两部分组成。

冰箱蒸发器的作用

　　冰箱中蒸发器的作用是通过将毛细管送来的低温低压制冷剂液体，经吸收箱内食品的热量后蒸发为制冷剂饱和蒸气，来达到制冷的效果。

　　蒸发器是制冷四大件中很重要的一个部件，主要由加热室和蒸发室两部分组成。蒸发器按操作压力分常压、加压和减压三种。按溶液在蒸发器中的运动状况分有：①循环型。沸腾溶液在加热室中多次通过加热表面，如中央循环管式、悬筐式、外热式、列文式和强制循环式等。②单程型。沸腾溶液在加热室中一次通过加热表面，不作循环流动，即行排出浓缩液，如升膜式、降膜式、搅拌薄膜式和离心薄膜式等。③直接接触型。加热介质与溶液直接接触传热，如浸没燃烧式蒸发器。蒸发装置在操作过程中，要消耗大量加热蒸汽，为节省加热蒸汽，可采用多效蒸发装置和蒸汽再压缩蒸发器。

冰箱蒸发器材质

　　冷凝器一般是铁的；蒸发器一般是铝的。冰箱的整体技术趋于成熟，当前两部分的管路材质都基本符合冰箱本机的使用寿命需求。所以，不同的冰箱，管路设计略有区别。但就一般冰箱而言，上述两种材质是多数直冷冰箱所采用的。对于风冷冰箱，冷凝器同样以镀铜铁管为主，但蒸发器是以铜管为主的。

冰箱蒸发器坏了怎么修？

　　冰箱换蒸发器—冰箱换蒸发器故障原因

　　冷柜冰箱蒸发器内漏是常见故障，维修中一般采取更换蒸发器的方法。由于市上没有现成的蒸发器出售，故大多采用手工制作蒸发器来维修。但手工制作的蒸发器更换后很容易出现制冷能力下降的现象。原本空机（载）制冷半小时可达到-18℃，维修后只能达到-10℃左右，制冷能力大为下降。

　　冰箱换蒸发器—毛细管配置不当

　　毛细管在冷柜制冷系统里起着限流和建立压强的作用。其粗细、长短配置不当就会导致制冷能力下降。毛细管的配置，应使冷凝器出口处压力为1.1MPa为准。对于常见的冷柜（压缩机功率105W～160W），用直径1mm的毛细管，其长度1．5m～2．0m为合适。

　　冰箱换蒸发器—制作蒸发器的铜管的直径长短不当

　　如果制作蒸发器的铜管的直径、长短不当。原配蒸发器的铜管直径一般是φ6mm或φ8mm（维修时用φ8mm更好）。蒸发器铜管的长度，对于冷冻箱应盘七圈，冷藏箱应盘两圈。

　　冰箱换蒸发器—铜管横截面积过小

　　如果制作蒸发器时铜管变形导致某处铜管横截面积过小（转弯处折扁），管路不畅通。应采用质量较好，管壁较厚的铜管来制作。而且盘管要平整，使其和蒸发器平面接触良好。

　　冰箱换蒸发器—注入的冷剂量不当

　　更换蒸发器后，所用冷剂量可能与原来有所不同。此时的判断方法以箱体外的回流管不凝水为妥。

　　冰箱换蒸发器主要是由于冰箱中的蒸发器出现了很多故障，当出现故障的时候就会影响到冰箱的制冷效果。冰箱换蒸发器需要根据具体出现的故障进行安装更换，上文为朋友们讲述了冰箱换蒸发器的一些常见故障，大家如果不会更换，可以找专业人士进行。

冰箱蒸发器怎么补漏？

　　（1）酸洗焊接法。先将蒸发器漏孔堵住，用细砂纸将漏孔周围打磨、擦净后，在漏孔周围滴几滴稀盐酸溶液，稍等片刻，再加入几滴较浓的硫酸铜溶液，待漏孔周围有铜覆盖时，用布擦干。拔出堵孔物，用100w大功率电烙铁进行锡焊堵漏即可。

　　（2）粘剂补漏法。将蒸发器漏孔周围打磨、擦净后，涂上丙酮溶液，待挥发后，在一小块玻璃或硬纸板上将tc—311型粘胶的a、b两管胶，按1：1比例调匀，涂于漏孔处。若漏孔较大，可剪一块比漏孔稍大的铝片，用细砂纸打磨、擦净后，涂上丙酮液，待挥发后，再涂上粘合剂贴在漏孔上。在室温下固化24小时后，就可进行打压试验，不漏即可。

　　（3）锡铝焊接法。找一些碎铝箔和锡块，按铝：锡＝3：7的比例加热至600℃以上使其熔化，并铸成直径为1.5—2mm的铝锡焊条。把蒸发器漏孔周围用小刀刮净，然后用300w电烙铁将铝锡焊条熔化，若温度不够可在焊接处下方用酒精灯或蜡烛辅助加热，直到漏孔被焊料填满，最后用不含松香和焊油的锡条在焊接部位四周搪锡，使其表面光滑。

　　（4）用环氧树脂粉摩擦焊接法。取一块废置的环氧基印制线路板，用三氯化铁将表面的覆铜层腐蚀掉，然后将清洗、干燥后的环氧基板加工成粉末，用80目的丝网过筛，再以各占50％的比例与松香粉混合，然后将其均匀地涂布于周围，用300w的电烙铁及锡条在漏孔处用力来回摩擦，即可将漏孔完全封实。

　　（5）简易修补法。将蒸发器漏孔周围处理干净，将医用自凝牙托粉和自凝牙托水，按5：3比例。

冰箱蒸发器哪种好？

　　电冰箱中常见的蒸发器有翅片盘管式、铝板吹胀式、钢丝盘管式、单脊翅片管式五种类型。

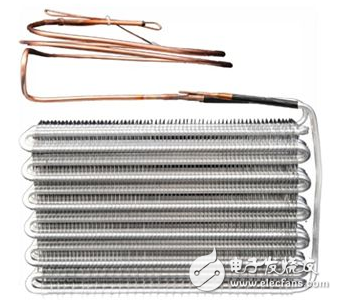

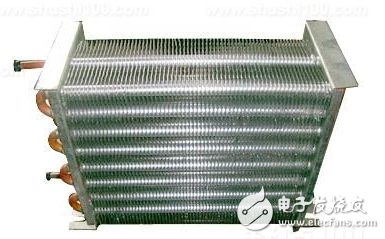

　　1、翅片盘管式蒸发器

　　翅片盘管式蒸发器是一种间冷式蒸发器。它只适用于间冷式电冰箱。器多用直径为8一12mm的铝管或铜管作为管状部分，用厚度为0. 15 -3nun的铝片（或铜片）作为翅片部分，翅片之间的距离为8一12mm。此类蒸发器的管状部分注要用于制冷剂的流通，翅片部分用于吸取冷藏室、冷冻室的热量。选择翅片盘管式蒸发器比较多，因为它传热系数高、占用空间小、坚固、可靠、寿命长。

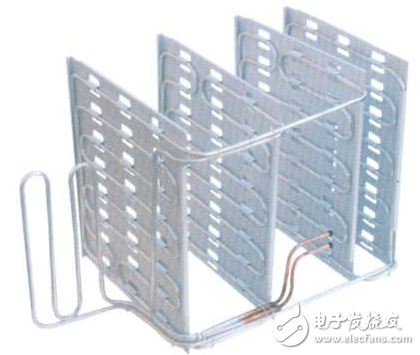

　　2、铝板吹胀式蒸发器

　　它是在两张铝板之间采用印刷管路一，经压延后使没有印刷的部分被热压在一体，再经高压吹胀成竹路。这种蒸发器用于l闪切的单门电冰箱、双门电冰箱的冷藏室以及小容址双门电冰箱的冷藏室、冻室中，以平板的形式安装在冷藏箱后壁上部。

　　3、管板式蒸发器

　　它是将铜管或铝管（一般直径为8mm）弯成一定形状后，与复合铝板粘结（或钎焊）在一起。其中，铜管用于制冷剂的流通;铝板用于增加传导面积。这种蒸发器常用作直冷式冷藏冷冻箱的冷冻室蒸发器和直冷。
