电抗器、桥式整流堆和电感线圈的结构与作用

来源：艾特贸易2019-09-01

简介变频空调器室外机电源电路中，由电抗器和滤波电容对滤波器输出的电压进行平滑滤波，为桥式整流堆提供波动较小的交流电。桥式整流堆用于将滤波后的交流 220Y 整流，输出 +300V 左右

变频空调器室外机电源电路中，由电抗器和滤波电容对滤波器输出的电压进行平滑滤波，为桥式整流堆提供波动较小的交流电。桥式整流堆用于将滤波后的交流220Y整流，输出+300V左右的直流电压，再经电感线圈对桥式整流堆输出的波动较大的电压平滑滤波后，为室外机开关电源电路提供波动较小的直流电压，其电路原理如图5-16所示。

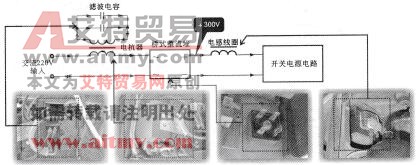

图5-16电抗器和电感线圈的电路原理
