这些连接器大全，绝对值得珍藏

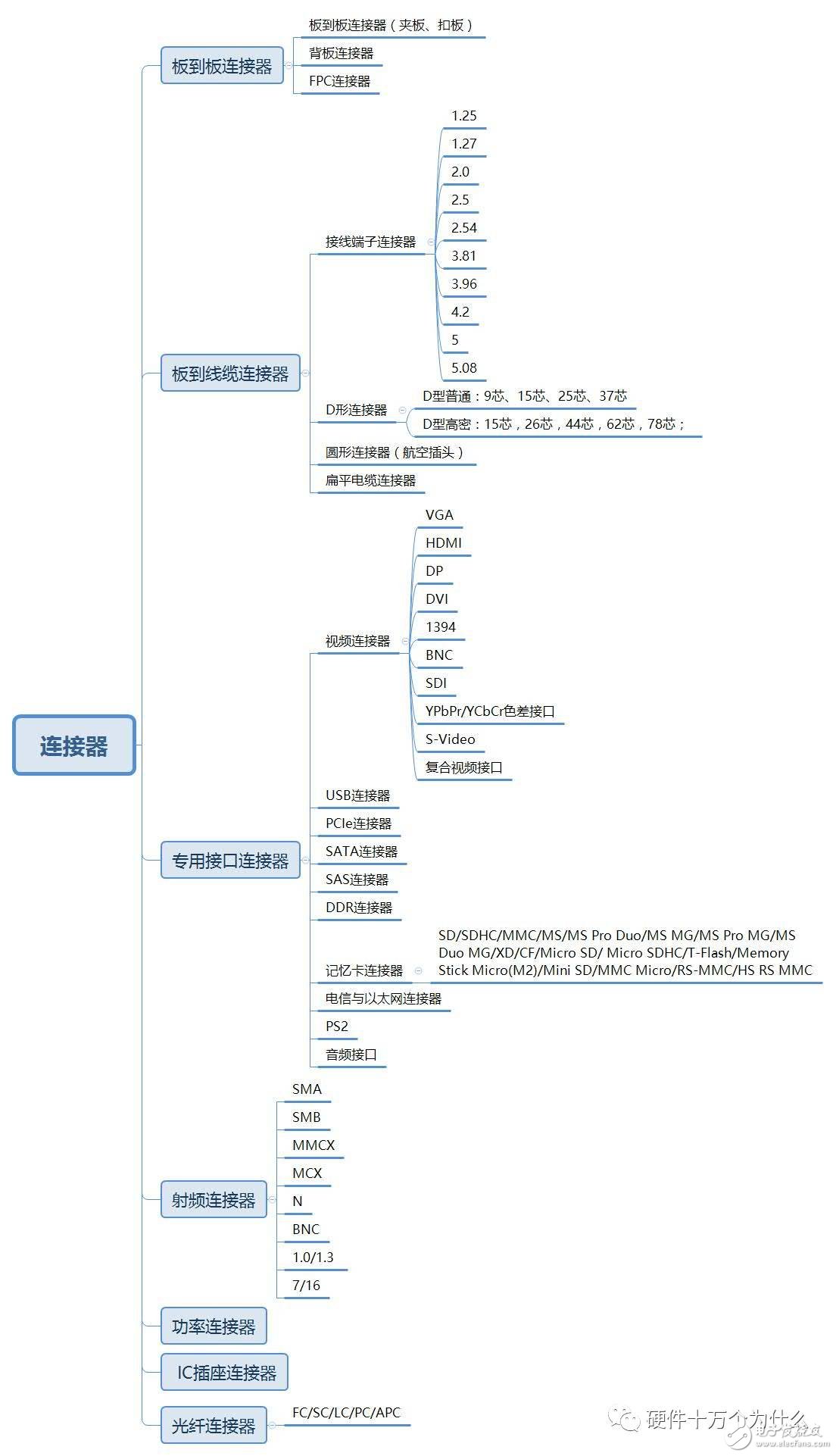

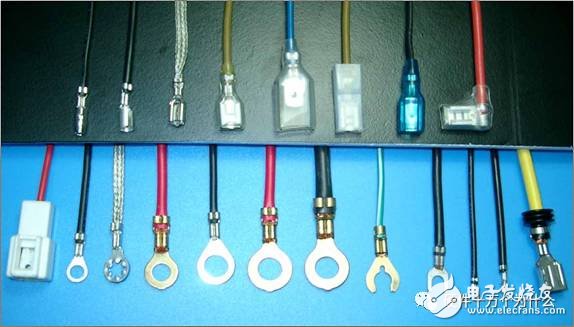

第一部分、连接器的分类

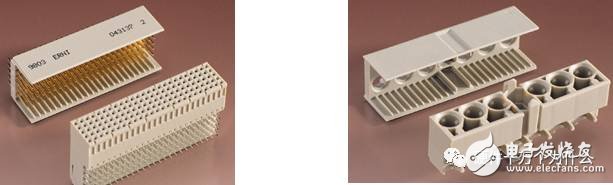

背板连接器

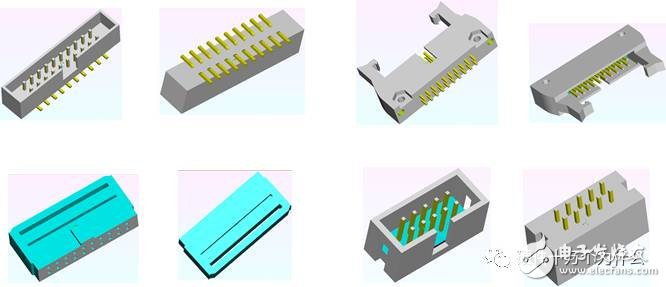

扁平电缆连接器

RJ

RJ是Registered Jack的缩写，意思是“注册的插座”。在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45是标准8位模块化接口的俗称。

CodeConnectorUsageRJA1X225A adapterConnector for a modular plug to a four-prong jackRJA2X267A adapterConnector for splitting one modular jack to two modular jacksRJA3X224A adapterConnector for adapting a modular plug to a 12-prong jackRJ2MB50-pin2–12 telephone lines with make-busy arrangementRJ11(C/W)6P2CEstablishes a bridged connection for one telephone line (6P4C if power on second pair)RJ12(C/W)6P6CEstablishes a bridged connection for one telephone line with key telephone system control ahead of line circuitRJ13(C/W)6P4CSimilar to RJ12, but behind the line circuitRJ14(C/W)6P4CFor two telephone lines (6P6C if power on third pair)RJ15C3-pin weatherproofFor one telephone line for boats in marinasRJ18(C/W)6P6CFor one telephone line with make-busy arrangementRJ21X50-pinMultiple (up to 25) line bridged T/R configurationRJ25(C/W)6P6CFor three telephone linesRJ26X50-pinFor multiple data lines, universalRJ27X50-pinFor multiple data lines, programmedRJ31X8P8CAllows an alarm system to seize the telephone line to make an outgoing call during an alarm. Jack is placed closer to the network interface than all other equipment. Only 4 conductors are used.RJ32X8P8CLike RJ31X, this wiring provides a series tip and ring connection through the connecting block, but is used when the customer premises equipment is connected in series with a single station, such as an automatic dialer.RJ33X8P8CThis wiring provides a series tip and ring connection of a KTS line ahead of the line circuit because the registered equipment requires CO/PBX ringing and a bridged connection of the A and A1 lead from behind the line circuit. Tip and ring are the only leads opened when the CPE plug is inserted. Typical usage is for customer-provided automatic dialers and call restrictors.RJ34X8P8CSimilar to RJ33X, but all leads are connected behind the line circuit.RJ35X8P8CThis arrangement provides a series tip and ring connection to whatever line has been selected in a key telephone set plus a bridged A and A1 lead.RJ38X8P4CSimilar to RJ31X, with a continuity circuit. If the plug is disconnected from the jack, shorting bars allow the phone circuit to continue to the site phones. Only 4 conductors are used.RJ41S8P8C, keyedFor one data line, universal (fixed loop loss and programmed)RJ45S8P8C, keyedFor one data line, with programming resistorRJ48C8P4CFor four-wire data line (DSX-1)RJ48S8P4C, keyedFor four-wire data line (DDS)RJ48X8P4C with shorting barFor four-wire data line (DS1)RJ49C8P8CFor ISDN BRI via NT1RJ61X8P8CFor four telephone linesRJ71C50-pin12 line series connection using 50-pin connector (with bridging adapter) ahead of customer equipment. Mostly used for call sequencer equipment.

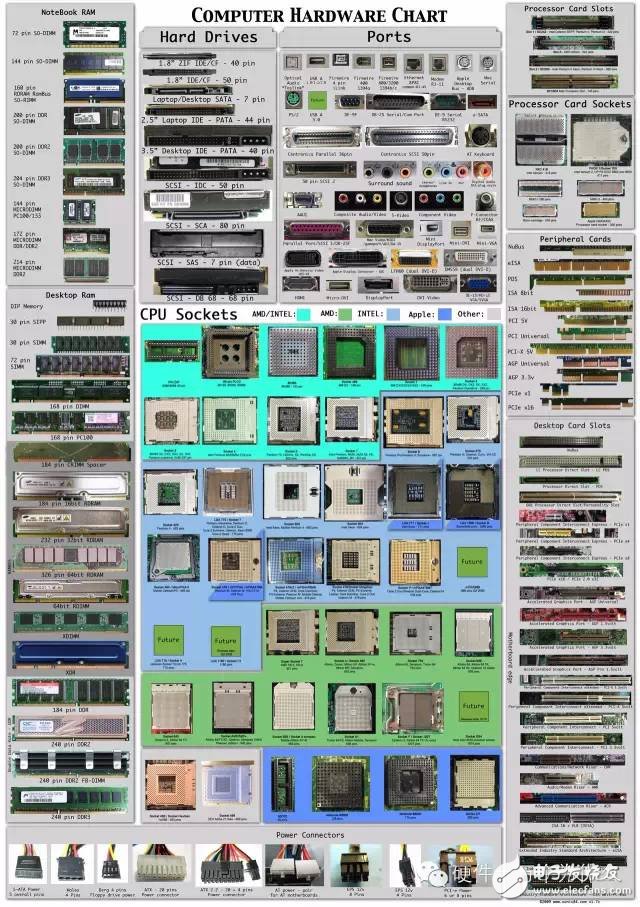

电脑上的连接器

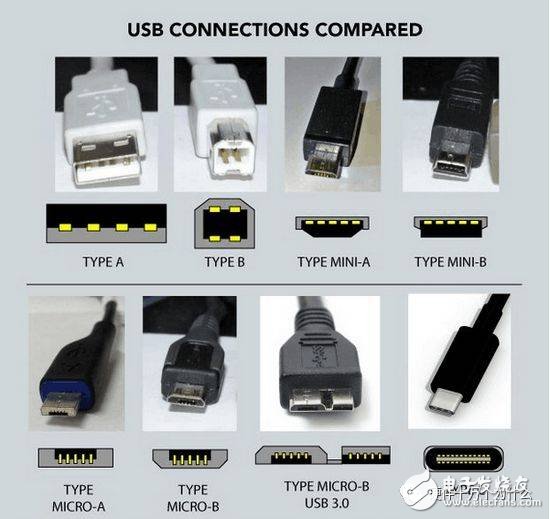

USB连接器

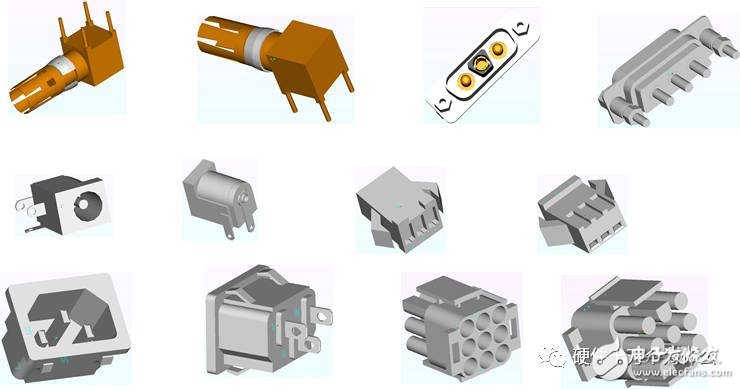

功率连接器









连接器的基本特性

连接器的基本性能可分为：

机械性能

电气性能

环境性能



机械性能

1、就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和 无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

2、另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

3、连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。



电气性能

①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫欧不等。

②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

④其它电气性能：

            电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减 是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。

            对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一些新型的连接器如高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。



环境性能

①耐温目前连接器的最高工作温度为200℃（少数高温特种连接器除外），最低温度为-65℃。由于连接器工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温升之和。在某些规范中，明确规定了连接器在额定工作电流下容许的最高温升。

②耐湿潮气的侵入会影响连接h绝缘性能，并锈蚀金属零件。恒定湿热试验条件为相对湿度90%~95%（依据产品规范，可达98%）、温度+40±20℃，试验时间按产品规定，最少为96小时。交变湿热试验则更严苛。



第三部分  连接器选型的基本原则


载流量

     在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。

结构尺寸

     连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）;

阻抗匹配

     有些信号有阻抗要求，尤其是射频信号，对阻抗匹配要求更为严格，阻抗不匹配时候会引起信号反射，从而影响信号传输。一般信号传输对连接器的阻抗没有特殊要求。

屏蔽

      随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。

防误插

      防误插有两方面：一方面是连接器本身，连接器本身旋转180度、错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配唯一化；另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插座上去，此时就需要注意，如果出现这样情况时会引起严重后果（非简单告警，带有破坏性）的时候，必须将A、B接口选择为不同类型的插座（例如A为male，B为female）；

可靠性

     连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）

通用性

     在连接器的选择过程中要尽可能选择通用的物料，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。

使用环境

     连接器使用与室外、室内、高温、高湿、盐雾、霉菌、寒冷等环境时候，对连接器都有特殊的要求。

插拔频率

     连接器的插拔都有一定的寿命，插拔次数达到极限之后，连机器的性能就会下降，有些信号接口需要经常插拔时候选择连接器的时候就要多注意连接器的插拔次数。

带电情况

      根据常带电与否，选择针型或孔型的连接器。

综合考虑

    在选择连接器的过程中，各种因素之间不是独立，经常会相互作用，因此我们在连接器选型过程中要综合考虑，选择最合适的连接器，选择的好坏在不同阶段将不同程度影响产品。







本文欢迎大家持续提供内容补充，点击“写留言”，留下你想补充的内容。
