常见的光纤连接器有哪些

    (1) FC型光纤连接器。

   FC是Ferrule Connector（金属套连接器）的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣（即螺旋紧固方式）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易反射，导致插入损耗较大。后来，对该类型连接器做了改进，采用对接端面呈球面的插针( PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。图3-6所示为FC型光纤连接器外形。

   (2) SC型光纤连接器。

   SC型光纤连接器的外壳呈矩形。其中插针的端面多采用PC或APC型研磨方式（即插针边缘作成倒角）；紧固方式是采用插拔销闩式（不需旋转）。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高（光端机母板上连接端口可密集布列）。ST和SC接口是SC型光纤连接器的两种接口类型，对于窄带光传输环境(10MB/S)连接来说，连接器通常是ST类型的，对于宽带光传输环境(100MB/S)来说，连接器通常为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。SC连接器和ST连接器的外形如图3-7所示。

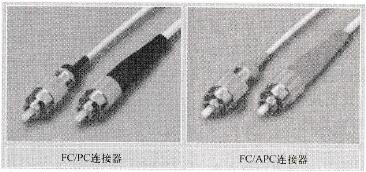

    图3-6    FC型光纤连接器外形

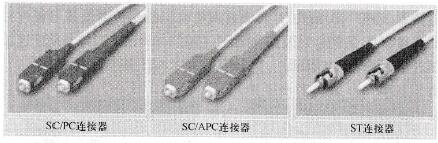

    图3-7    SC连接器和ST连接器的外形

   (3) MT-RJ型连接器。

   MT - RJ起步于NTT开发的MT连接器，带有与RJ - 45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯(间隔0.75mm)排列设计，是主要用于数据传输的下一代高密度光纤连接器。图3-8所示为MT - RJ型连接器外形。

    图3-8    MT-RJ型连接器外形

   (4) LC型连接器。

   LC型连接器是贝尔研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁方式制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。LC连接器外形如图3-9所示。

   (5) MU型连接器。

   MU (Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器。该连接器采用1.25 mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的1.25mm直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU - A系列）；具有自保持机构的光传输设备母板连接器（MU-B系列）以及简化插座（MU - SR系列）等。MU连接器外形如图3-10所示。

    图3-9    LC连接器外形

    图3-10    MU连接器外形
