基本R-S触发器电路简介

    基本R-S触发器可用两个与非门交叉联接而成，如图5-20(a)所示，(b)是它的图形符号。Q与是基本触发器的输出端，两者的逻辑状态在正常条件下保持相反。这种触发器有两种稳定状态：一个状态是Q=1，=0，称为置位状态（1态）；另一个状态是Q=0，=1，称为复位状态（0态）。相应的输入端分别称为直接置位端或直接置1端(S)；直接复位端或直接置0端(R)。下面分四种情况分析基本R-S触发器输出与输入的逻辑关系。

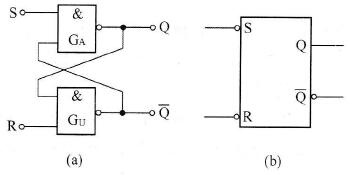

    图5-20    基本R-S触发器

    1．S=1，R=0

   S=1，就是将S端保持高电位，而R=0，就是在R端加一负脉冲。设触发器的初始状态为1态，即Q=1，=0。这时与非门GB有一个输入端为0，其输出端变为1；而GA的两个输入端全为1，其输出端Q变为0。因此，在S端加负脉冲后，触发器就由1态翻转为0态。如果它的初始状态为0态。触发器仍保持0态不变。

    2．S=0，R=1

    设触发器的初始状态为0态，即Q=0，=1。这时与非门GA有一个输入端为0，其输出端Q变为1；而GB的两个输入端全为1，其输出端Q变为0。因此，在S端加负脉冲后，触发器就由0态翻转为1态。如果它的初始状态为1态。触发器仍保持1态不变。

    3．S=1，R=1

    假如在(1)中R由0变为1（即除去负脉冲）。或在(2)中S由0变为1，这样S=R=1，则触发器保持原状态不变，具有存储或记忆功能。

    4．S=0，R=0

    当S端和R端同时加负脉冲时，两个“与非”门输出端都为1，这就达不到Q与的状态应该逻辑相反的要求。当负脉冲除去后，触发器将由各种偶然因素决定其最终状态。这种情况在使用中禁止出现。

    从上可知，基本R-S触发器有两个状态，可以直接置位或复位，并具有存储和记忆的功能。在直接置位端加负脉冲(S=0)即可置位，在直接复位加负脉冲(R=0)即可复位。负脉冲除去以后，直接置位端初复位端都处于高电平（平时固定接高电平），此时触发器保持原状态不变，实现存储或记忆功能。但是，负脉冲不可同时加在置位端和直接复位端。基本R-S触发器的状态表见表5-3。

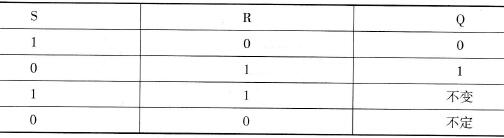

    表5-3    基本R-S触发器状态表
