传感器的基本组成

    传感器一般由敏感元件、转换元件、转换电路三部分组成，如图2.1所示。

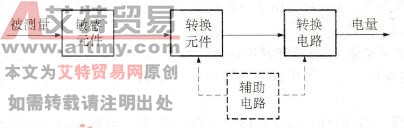

    图2.1  传感器组成框图

   (1)敏感元件（预变换器）  直接感受被测量（一般为非电量）并将其转换为与被测量有确定关系、易变成电量的其他量（包括电量）的元件，如机械类传感器中的弹性敏感元件。

   (2)转换元件（变换器）  能将某些物理量直接转换为与之有确定关系的电量的元件，如压电晶体、热电偶等。

   (3)转换电路将电路参数量转换成便于测量的电量，如电压、电流、频率等。常用的转换电路有电桥、放大器、变阻器、振荡器等。

    辅助电路通常包括电源，多用于无源传感器，并非所有传感器都有。

    实际的传感器，有的很简单，有的则较复杂。有些传感器（如热电偶）只有敏感元件，感受被测量时直接输出电动势；有些传感器由敏感元件和转换元件组成，无需基本转换电路，如压电式加速度传感器；有些传感器由敏感元件和基本转换电路组成，如电容式位移传感器；有些传感器的转换元件不止一个，要经过若干次转换才能输出电量。大多数传感器是开环系统，但也有个别是带反馈的闭环系统。
