陆地巡洋舰车系ABS防抱死制动系统故障检修技术方法

    以上三例故障均是ABS车速传感器引起的，下面介绍ABS车速传感器的检修方法。

    车速传感器检测方法对车速传感器，主要检查传感线圈电阻、转子齿圈和传感器输出信号。

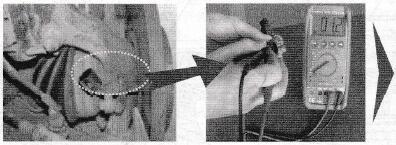

    ①传感线圈电阻的检测，如图8-40所示。

    拆下车速传感器的连接插头，用万用表的R×100档，检查每个引脚与车身搭铁间的导通情况，如图8-40所示。正常时应不导通，否则说明传感器有搭铁故障，应予以更换。

    图8-40    车速传感器电阻的检测

    当上述检查正常时，应进一步测量传感线圈的电阻值，阻值不符合汽车厂家提供的标准时，应更换传感器。

    ②转子齿圈的检测，如图8-41所示。

    主要检查转子齿圈的齿数，转子齿圈有无裂纹，转子齿圈有无缺齿和断齿，转子齿圈的齿与齿之间是否吸附有铁屑。传感器头部端面与齿圈凸起端面要保留约1mm的空气间隙，可用无磁性的塞尺进行检查，如图8-41所示。

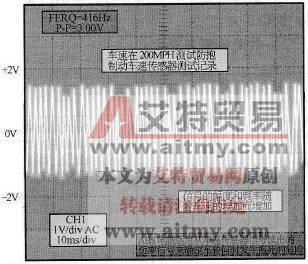

    ③传感器输出信号的检测：用汽车诊断仪连接汽车读取数据流，汽车以20km/h的速度行驶，检查车速传感器输出。示波器检测到的车速传感器波形图，如图8-42所示。

    图8-41    车速传感器转子齿圈的检测

    图8-42    ABS车速传感器
