雷克萨斯(凌志)车系电源电路检查技术方法

来源:艾特贸易2017-11-10

简介电源电路如图 9-17 所示,检查步骤如表 9-8 所示。 图 9-17 电源电路 表 9-8 电源电路检查步骤 ①检查 MPX-BL , SECURITY 、 MPX-IG 和 DACC 熔丝(图 9-17中为保险丝) 若正常,则进行下一步检查

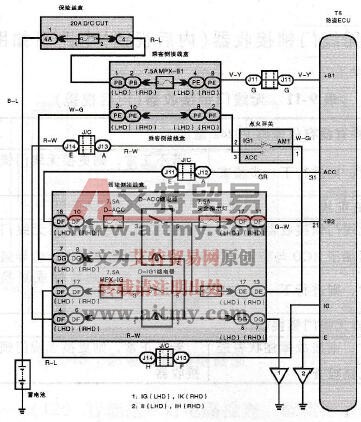

    电源电路如图9-17所示,检查步骤如表9-8所示。

电源电路

    9-17    电源电路

    9-8    电源电路检查步骤

  ①检查MPX-BLSECURITYMPX-IGDACC熔丝(图

9-17中为保险丝)

  若正常,则进行下一步检查

  若不正常,则更换有故障的熔丝

  ②检查防盗ECU插接器端子+B1E间、端子+B2E

间、端子ACCE间及端子IG+E间的电压

  关闭点火开关,脱开防盗ECU插接器,检测防盗ECU插接

器端子+B1E间及端子+B2E间的电压,应为10~

14V。打开点火开关,脱开防盗ECU插接器,检测防盗ECU

插接器端子ACCE间的电压,应为10~14V

  若正常,则按故障症状表进行下一电路检查

  若不正常,则进行下一步检查

  ③检查防盗ECU与车身间的配线和插接器

  若正常,则检修防盗ECU与蓄电池间的配线和插接器

  若不正常,则检修或更换配线和插接器
