电力电子器件的比较

    如前所述，电力电子技术所涉及的范围是非常广泛的，从几百毫瓦到几百兆瓦，因此找到一种类型的开关器件覆盖整个电力电子的应用，是非常困难的。现在商用的电力电子器件有非常大的额定功率和频率，其范围如图3-37所示。其正向额定电流范围从几安到几千安，其额定阻断电压范围从几伏到几千伏，开关频率范围从几百赫兹到几兆赫兹(见表3-14)。在表中对现有的电力电子半导体器件进行了比较。这种比较仅是一种相对比较，因为到目前为止还缺乏评价这些器件的确定方法。

    图3-37    不同电力电子器件的功率和频率关系

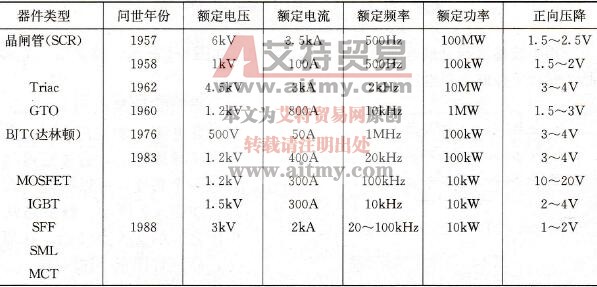

    表3-14    电力电子器件的比较
