空调器（机）热泵系统

    热泵型分体空调器热泵系统如图5-28所示，各种型号冷暖型空调器热泵系统与之大同小异，原理相同。

热泵型分体空调器夏天可以制冷降温，冬天可以制热升温。热泵取暖是节约用电的很好形式，比电热取暖、蒸汽取暖及燃气燃油取暖效率高，大大节约能源。但主要适应于环境温度在-7℃至+10℃范围内的空调取暖，因此，广泛应用于我国中部地区。当环境温度低于-7℃，热效率明显下降。因此，在寒冷的北方如环境温度过低时，往往不采用热泵取暖而采用其他取暖设备。



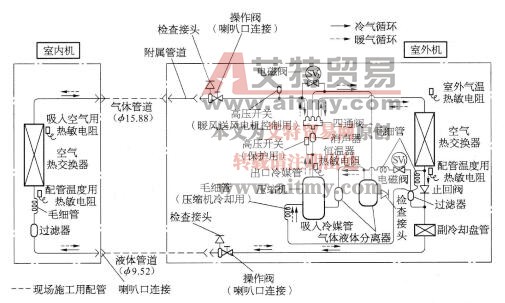

图5-28空调器（机）热泵系统

    热泵空调器实质是一部可换向的制冷系统，其中电磁四通换向阀是至关重要的元件。制冷运行时，室内换热器为蒸发器，室外换热器为冷凝器；制热运行时刚好相反。因为制冷运行时的蒸发温度比制热运行时蒸发温度高，所以制冷运行时制冷剂循环量比制热运行时更多。因此，在制冷系统中应该设置储液器以适应这种变化，小型分体空调储液器与压缩机连成一体，既起气液分离作用，又起储存多出来的制冷剂作用。大的如柜式空调器往往是单独设置气液分离器。

    制冷运行为：R22液体在室内换热器吸热气化，经四通换向阀进入气液分离器后再被压缩机吸入，被压缩了的R22气体经过四通换向阀进入室外换热器，放出热量液化为液态制冷剂，液态R22通过止回阀和副冷却盘管，再通过过滤器后，经毛细管降压节流进入室内换热器，再吸热气化，完成制冷循环。

    制热运行为：R22汽体在室内换热器放出热量而凝结为液体，R22液体通过毛细管、过滤器、副冷却盘管后（遇止回阀不通），再通过过滤器和制热用毛细管降压节流，给室外换热器供液。吸热气化后，经过四通换向阀进入气液分离器，再被压缩机吸入，被压缩了的R22气体经四通换向阀进入室内换热器，再次放热而液化，完成制热循环。

   SV1电磁阀与旁通毛细管组成超高压时的卸压旁通的装置，在制冷运行时发挥作用。

   SV2电磁阀只是在制热运行起动时打开，起到无负载起动，减小起动电流，起动完毕后即断电关闭。

    保护用高压开关是当制冷高压部分超压时（如2.5MPa），断开压缩机电源，保护压缩机和制冷系统的装置。

暖气送风电机用的高压开关，是在制热运行排气压力过高时，停止室外风机运转，减低负荷，起到对压缩机及其他装置的保护作用。

    正如单冷型空调器一样，在一些较小的空调器中，只有保护用的高压开关和压缩机热保护继电器起保护作用。

    压缩机冷却用毛细管在一般空调器中也没有，只有在炎热的热带环境下才使用带冷却压缩机毛细管的装置。作用是：通过R22液体经毛细管节流后进入压缩机，使之降低运行温度，保证压缩机在极热的环境中安全运行。
