热泵型空调器的节流装置 毛细管与阀组合节流

    图5-29(c)为毛细管与阀门组合节流的方式。四只单向阀组成桥式导流，毛细管只作最小量的基础节流，而膨胀首先看制冷循环，高压制冷剂液体从室外机换热器来，单向阀3、4都不通，只能通过单向阀1。之后，其液体一部分进入毛细管（毛细管较长）作少量的节流，而大部分进入储液桶，再从储液桶出来，经过滤器至膨胀阀，按热负荷的变化进行变量的节流。两者节流后汇合在一起经单向阀2又去室内机换热器，使室内降温。节流后的液体不会通过单向阀4，因为它的另一端处于高压状态。再看热循环，高压液体此时来自室内换热器，通过单向阀3（单向阀2、1不通）去毛细管和储液桶，从储液桶出来的液体经过滤器进入膨胀阀，两者节流后汇合一起经单向阀4（因单向阀2另一端处于高压而不通）去室外换热器。过滤器是保护膨胀阀

正常工作。

这个节流装置优点是：可以按热负荷变化而可以变量供液，充分提高制冷（制热）效率，降温（或升温）快，特别适合较大负荷的空调器，如三匹动力及以上的柜式空调机。其次，又保证了最低量的供液，哪怕膨胀阀堵塞，也不因低压过低而停机。为了快速适应热负荷变化的需要，膨胀阀往往采用电子膨胀阀。

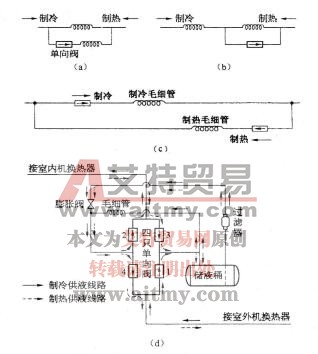

图5-29热泵型空调器供液方式
