帕萨特轿车组合仪表板

    (1)组合仪表中的灯泡和插接件。组合仪表一般不能分解。组合仪表中插接件及灯泡位置情况如图12-6所示。

    图12-6    组合仪表中的灯泡和端子布置情况

    1．绿色32芯端子2．红色20芯插接件3．前照灯警报灯K1(灯泡，12V/1.12W)4．侧面标志灯的警报灯或废气警报信号灯(灯泡，12 V/1.12 W)5．汽车尾部车盖敞开的警报灯或者拖车工作的警报灯(带灯座的白炽灯，12V/1.12W)6．蓝色32芯插接件

   (2)组合仪表插接件的端子配置。

    ①蓝色32端子插接器的端子配置情况如图12-7所示，端子连接情况见表12-2。

    图12-7    蓝色32端子插接器

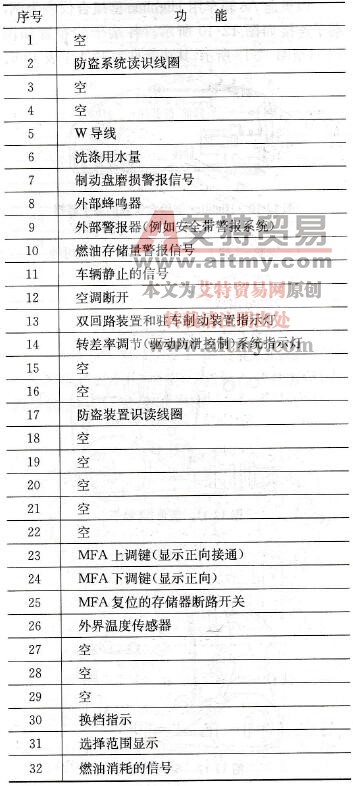

    表12-2    蓝色32端子功能

    ②绿色32端子插接器配置情况如图12-8所示，端子连接情况见表12-3。

    图12-8    绿色32端子

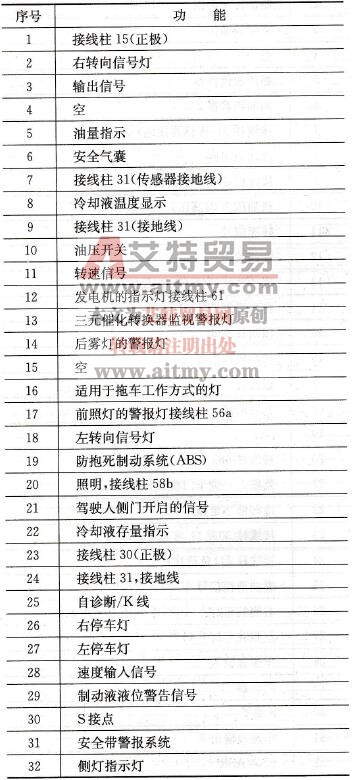

    表12-3    绿色32端子功能

    ③红色20端子及连接功能如图12-9所示。

    图12-9    20端子插接件

    1～11．空12．收音机导航/时钟13．收音机/导航/数据14．空15．收音机导航（配备）16～20．空
