转换开关

来源:艾特贸易2019-09-01

简介转换开关又称组合开关,由分别装在多层绝缘件内的动、静触片组成。动触片装在附有手柄的绝缘方轴上,手柄沿任一方向每转动 90 °,触片便轮流接通或分断。为了使开关在切断电路


    转换开关又称组合开关,由分别装在多层绝缘件内的动、静触片组成。动触片装在附有手柄的绝缘方轴上,手柄沿任一方向每转动90°,触片便轮流接通或分断。为了使开关在切断电路时能迅速灭弧,在开关转轴上装有扭簧储能机构,使开关能快速接通与断开,从而提高开关的通断能力。图3. 17所示为HZ10系列转换开关的外形和内部结构。

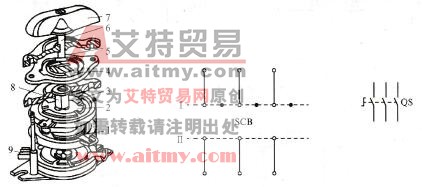

 图3. 17 HZ10系列组合开关的外形及结构及图形符号

3.  17       HZ10系列组合开关的外形及结构及图形符号

1-静触点;2-动触点;3-绝缘垫板;4-凸轮;5-弹簧;

   6-转轴;7 -手柄;8-绝缘杆;9-接线端子

    这种开关适用于交流50Hz、电压380 V以下和直流电压220 V以下的电路中,供手动不频繁地接通和断开电源,以及控制5 kW以下异步电动机的直接启动、停止和正反转。使用时根据电源的种类、电压等级、额定电流和触头数进行选用。组合开关的主要参数有额定电压、额定电流、极数等。其中额定电流有10 A25 A90 A等几级。全国统一设计的常用产品有H25HZ10H215等系列。
