室外机开关电源电路的结构和电路分析

    变频空调器室外机电源电路采用开关电源供电方式，该电路由室内机电源电路为其提供工作直流电压，经其内部的元器件处理后输出为室外机各个电路提供工作电压。室外机电源电路主要由熔断器、发光二极管LED01、开关晶体管Q01、稳压二极管ZD02、开关变压器、整流二极管、三端稳压器U04等元器件构成，如图5-11所示为海信KFR-35GW/06ABP变频空调器室外机开关电源电路的结构。

    如图5-12所示为海信KFR-35GW/06ABP变频空调器的室外机电源电路的原理图。

    1  交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压（即电路板上的CN02和CN07接口）为开关振荡电路供电，同时还为变频模块供电。

   2A  +300V -路经开关变压器的绕组加到开关晶体管Q01的集电极。

   2B  +300V另一路经启动电阻R13、R14、R22为开关晶体管基极提供启动信号。



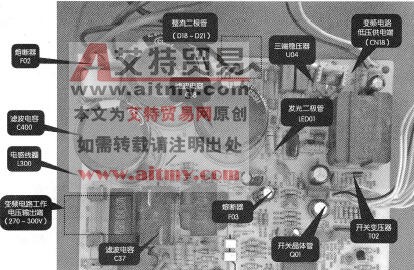

图5 11海信KFR-35GW/06ABP变频空调器室外机开关电源电路的结构

    3  开关变压器T02初级绕组T02 (5-7)产生上正下负的感应电压，经开关变压器耦合给次级T02（10-11）（即正反馈绕组），正反馈绕组把感应的电压反馈到开关晶体管的基极，使开关晶体管的集电极电流增大。

    因此，由于正反馈电路的作用，开关晶体管Q01很快进入饱和导通。开关晶体管Q01饱和导通时，集电极电流保持不变，初级绕组上的感应电压消失，正反馈停止，开关晶体管退出饱和状态，并进入放大状态。此时，开关晶体管集电极电流瞬间大大减小，因初级绕组的电流不能突变，故而产生很强的反向感应电压耦合给次级（即正反馈绕组），正反馈绕组的反向感应电压经正反馈使开关晶体管反偏截止。

    4  开关晶体管截止后，开关变压器初级绕组无电流通过，感应电压消失，电源又通过振荡电路给开关晶体管基极提供导通电压，使开关晶体管重新导通，并重复上述过程。这样，周而复始便形成了自激开关过程。开关变压器的次级便得到所需的高频脉冲电压，经脉冲整流、滤波、稳压后送给负载。



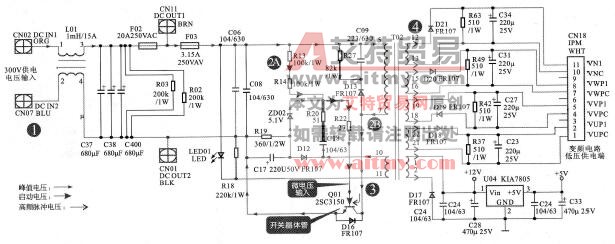

图5-12海信KFR-35GW/06ABP变频空调器的室外机电源电路的原理图



图5-13开关电源电路中的保护电路

    此时，相当于在初级绕组之间并上一个电容，从而使开关晶体管Q01 C-E极上的电压上升速率变缓。当开关晶体管再导通时，电容C09上的能量经电阻释放，以使开关管再截止时缓冲电路仍起作用并在Q01上的二极管D16是续流二极管，是为了让开关晶体管Q01截止时，放掉Q01的C-E极的电荷，以提高开关管Q01的开关效率。
