开关电源电路的检测技术方法

    开关电源电路出现故障应对其输出电压、输入电压及熔断器进行检查。检测开关电源电路时，可先检查开关电源电路中的发光二极管LED01是否发光，如图5-32所示。若发光二极管发光说明开关电源电路的+300V输入正常。

    检测开关电源电路的输出电压时，可将万用表调整至DC 50V挡，分别检测其+12V、+5V电压值，如图5-33所示。若测得其+12V电压输出正常，而+5v电压输出不正常，说明开关电源电路中的三端稳压器U04损坏。若测得输出电压均正常，则说明发光二极管损坏。

    若无电压输出则应重点检测开关电源电路中的开关晶体管Q01、稳压二极管ZD02、开关变压器等元器件是否损坏，如图5-34所示。



图5-32检查发光二极管



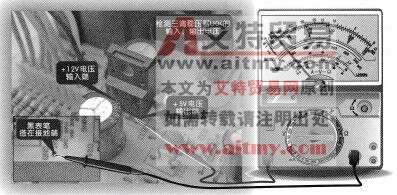

图5-33检测开关电源电路的输出电压值



图5-34开关电源电路中的主要元器件
