行程开关及工作原理

    行程开关又称限位开关，它通过工作机械运动到规定位置时，工作机械运动部件上机械挡块碰撞其滚轮，使行程开关发出操作命令。这种行程开关是接触式的，行程开关主要用于行程控制、位置及极限位置的保护等，属于行程原则控制的范围。图3. 24所示为行程开关的结构。



  1-项杆；2-弹簧；    1-滚轮；2-上转臂；3、5、11 -弹簧；  1-推杆；2-弯形片状弹簧；

3-常闭触头；4-弹簧；    4-套架；6、9—压板；7-触头；    3-常开触头：4-常闭触头；

   5-常开触头    8-触头推杆；10 -小滑轮    5-恢复弹簧

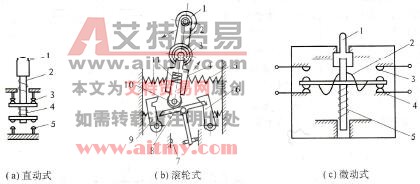

    图3. 24行程开关的结构

   (1)直动式行程开关其动作原理与控制按钮类似，是用运动部件上的撞块来碰撞行程开关的推杆，使触点的开闭状态发生变化，触点已接在控制电路中，从而使相应的电器动作，达到控制的目的。直动式行程开关的优点是结构简单、成本较低；缺点是触点的分合速度取决于撞块移动速度，若撞块移动速度太慢，则触点就不能瞬时切换电路，使电弧在触点上停留时间过长，容易烧蚀触点。因此这种开关不易用在撞块移动速度低于0.4 m/min的场合。

   (2)滚轮式行程开关滚轮式行程开关具体又分为单滚轮自动复位与双滚轮非自动复位两种形式。滚轮式行程开关的型号有LX1、LX19等系列。滚轮式行程开关的优点是：克服了直动式行程开关的缺点，触点的通断速度不受运动部件速度的影响，动作快；缺点是：结构复杂，价格较贵。

   (3)微动开关微动开关是行程非常小的瞬时动作开关，其特点是操作力小和操作行程短，主要用于机械、纺织、轻工等各种机械设备中作限位保护与连锁保护等。微动开关也可以看成尺寸甚小而又非常灵敏的行程开关，微动开关的缺点是不耐用，常用的型号有LX31、LXW一11、JW等系列。

    微动开关随着生产发展的需要，正在向体积小和行程短方向发展，控制电流却有增大的趋势；在结构上有向全封闭型发展的趋势，以免空气中的尘埃进入触点之间影响触点的可靠导电。行程开关的型号含义和电气符号如图3. 25所示。



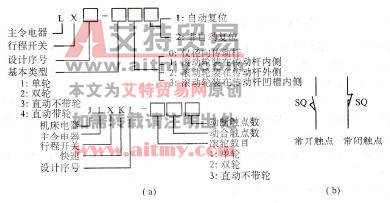

图3. 25  行程开关的型号含义和电气符号
