捷达轿车组合仪表板

    捷达轿车组合仪表分解情况如图12-4所示，28端子插接件如图12-5所示，各端子连接情况说明见表12-1。

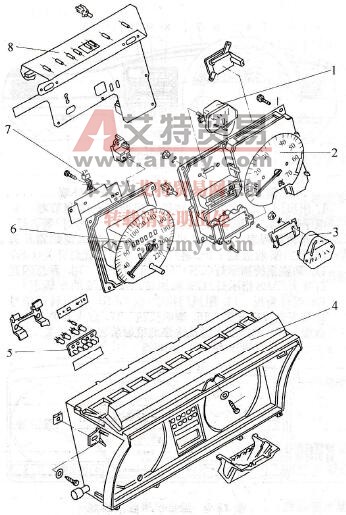

    图12-4    捷达组合仪表分解

    1．冷却液温度表2．发动机转速表3．燃油表4．仪表板壳体5．发光二极管（指示灯）6．车速里程表7．电源稳压器8．带有机油压力表、水温警报及转速表控制单元的印制线路板

    图12-5    捷达组合仪表28端子插接件

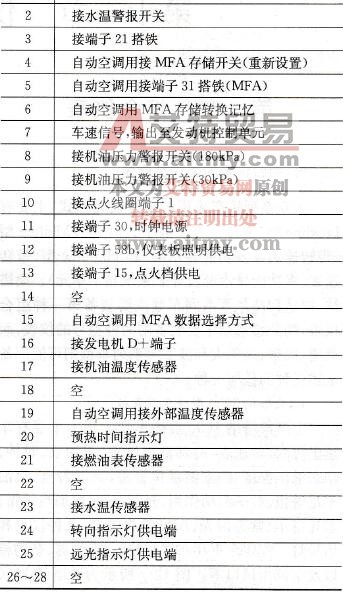

    表12-1    组合仪表各端子功能
