宝来轿车组合仪表

    组合仪表上端子布置按车上装备、国别及发动机型号不同而略有不同。

    ①组合仪表的后部情况如图12-18所示。

    ②蓝色32端子，如图12-19所示。蓝色32端子功能见表12-8。

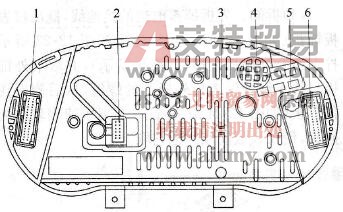

    图12-18    组合仪表后视图

    1．绿色32端子2．20端子3．线束夹紧装置4．蜂鸣器5．行李箱盖打开警报灯灯泡6．蓝色32端子

    图12-19    蓝色32端子

    1～32．插孔序号

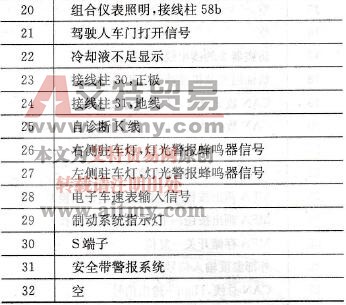

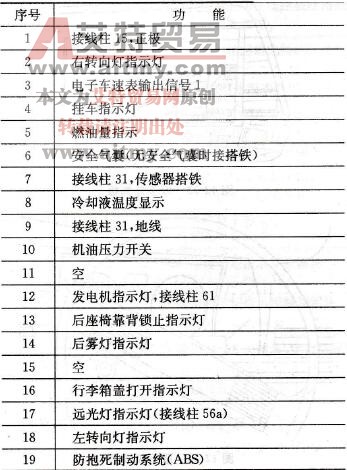

    表12-8    蓝色32端子功能

    ③绿色32端子，如图12 -20所示，绿色32端子功能见表12-9。

    图12-20    绿色32端子

    1～32．插孔序号

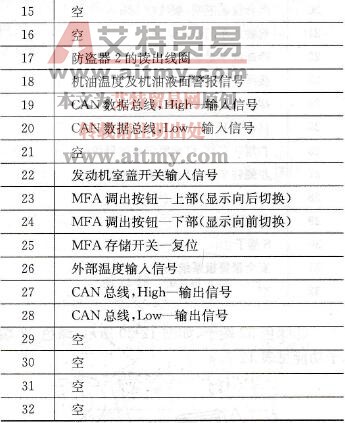

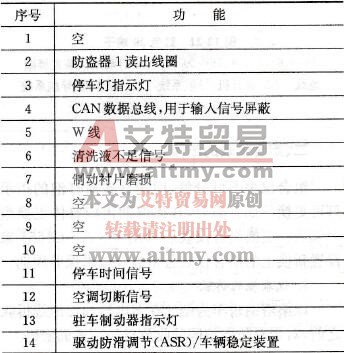

    表12-9    绿色32端子功能

    ④红色20端子及其连接情况，如图12-21所示。

    图12-21    红色20端子

    1～4、6～11、14、16～20．空5．自动通信装置屏蔽地线12．收音机/导航系统13．收音机/导航系统15．收音机/导航系统
