奥迪轿车组合仪表板

    以奥迪A6轿车用Highline型组合仪表为例，端子连接如图12-10所示。各端子的布置如图12-11至图12-13所示，其功能见表12-4至表12-6。

    图12-10    Highline型组合仪表的端子连接

   A-绿色32端子B-蓝色32端子C-灰色32端子D-黑色4端子遥控时钟

    图12-11    蓝色32端子

    图12-12    绿色32端子

    图12-13    灰色32端子

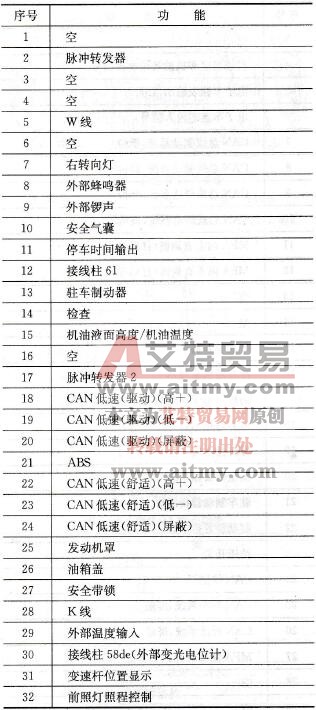

    表12-4    蓝色32端子功能

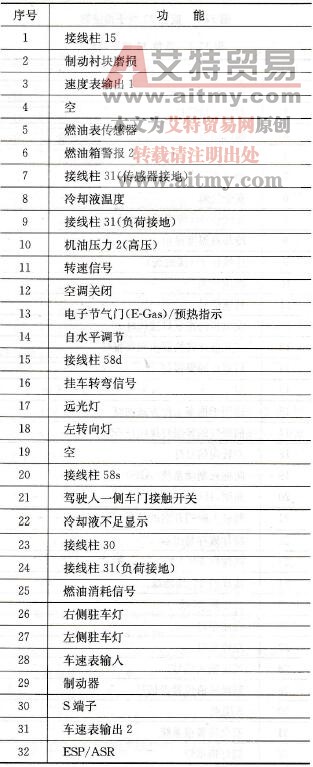

    表12-5    绿色32端子功能

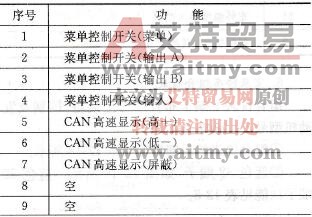

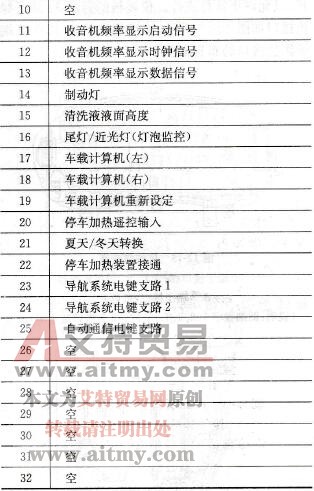

    表12-6    灰色32端子功能
