干维修电工二十年亲历疑难故障

    这维修电工干久了各种奇怪的疑难故障是屡见不鲜，本人根据自身二十年的从业经历所遇到过的一些疑难故障，用心加以总结归纳，今天先为大家分享一例去年所处理过的疑难故障，希望对大家有所借鉴。
    该故障为某单位一新装设开关控制柜，其内部所用电子型电动机综合保护器在投入使用后经常损坏。本人检测线路电源电压均为380v±5v左右属于正常范畴，起初怀疑电动机综合保护器本身质量问题，谁知更换多个品牌保护器均出现损坏情况。本人为解决这一疑难故障遂将烧毁的多个保护器拆开加以研究分析。

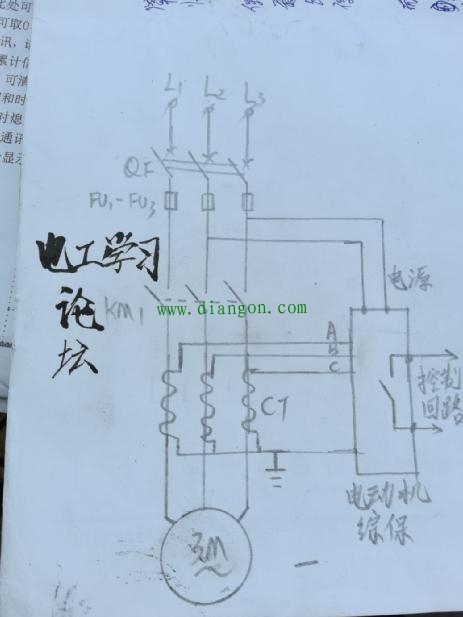

    经拆机检测发现这些保护器均是由于过压造成其内部集成电路与其它一些电子元器件击穿而损坏。可是电源电压始终正常，这高压又是从何而来？在仔细分析主线路后（图一）疑云顿解。

原来当电动机正常运行当中，按下停止按钮后，停止瞬间在机械惯性作用下电动机势必产生反向电动势，该电动势与电缆内短时存储的电压相叠加，必然大大超过380V。用指针式万用表实际测量（由于数字式万用表存在检测延迟特性，故不可使用）其瞬时电压高达近千伏。该高压通过电动机综合保护器的检测元件——电流互感器感应到电子线路当中，电子线路当中的集成线路与其它电子元器件因高压击穿实不足为奇！

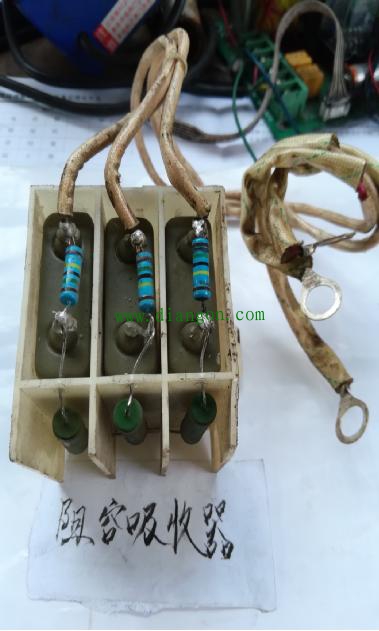

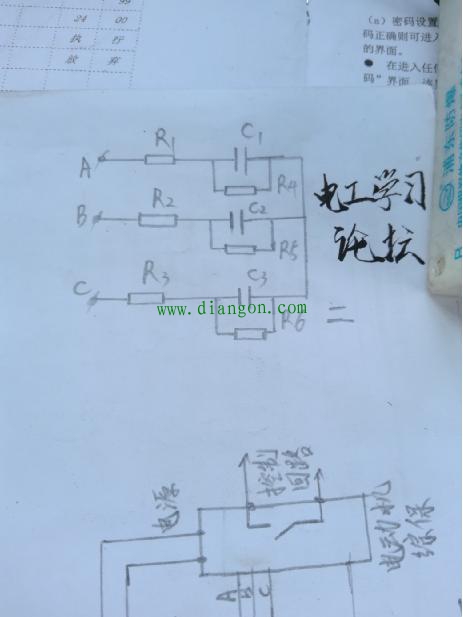

    既然找到故障症结所在，本人根据该过压故障种类，有针对性的在线路当中加入专门用来吸收反相电动势的专用器件——阻容吸收器（其内部结构见图二）。

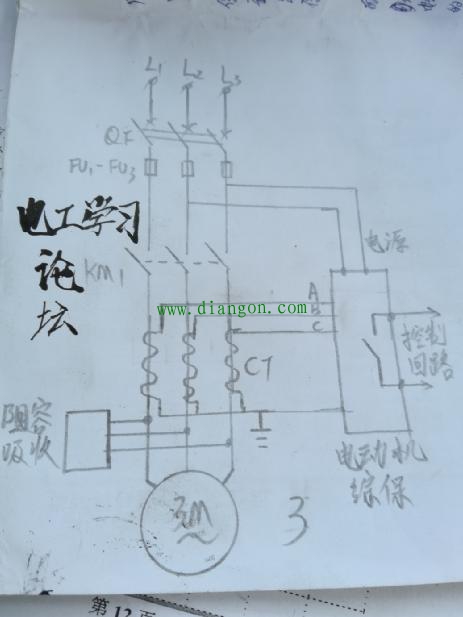

    在接入该装置后，此开关控制柜再未因过压烧毁过电动机综合保护器。需要着重指出的一点是，由于阻容吸收器的特性决定其必须安装在电动机综合保护器下方（既出线端），否则其不会起到应有作用。（图三示）

    在遇到类似含有电子线路的工控线路当中，如果出现类似的疑难故障，各位电工同行不妨加入阻容吸收器试试看，一般都是可以解决问题的！
