晶闸管在调压电路中的应用

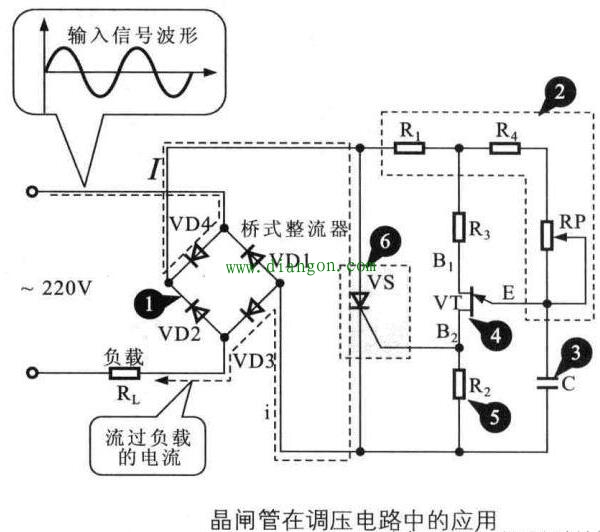

晶闸管在调压电路中的应用见下图。

220V交流电压经过桥式整流器（图中1）后，通过R1，R4以及RP（图中2）为电容器C（图中3）充电，当电压达到单结晶体管VT（双基极二极管，图中4）峰点电压时，VT由截止变为导通，电容C通过双基极管VT的发射极、基极和R2后迅速放电，给晶闸管VS（图中6）一个触发信号，从而使晶闸管VS导通，由于晶闸管导通后其正向压降很低，第一个正半周的达到最低点，即电源电压为零时，晶闸管VS自动关断。待下一个正半周到来时，电容C又充电，重复上述过程，只有晶闸管VS导通，才能有足够的电流流过负载RL。
