变频空调器的电路原理

来源:艾特贸易2019-09-09

简介变频空调器是在定频空调器的基础上发展起来的,其主机可自行进行无级变速控制,可以根据房间情况自动提供所需的制冷/制热量;当室内温度达到设定的温度值后,变频空调器便可


    变频空调器是在定频空调器的基础上发展起来的,其主机可自行进行无级变速控制,可以根据房间情况自动提供所需的制冷/制热量;当室内温度达到设定的温度值后,变频空调器便可准确保持温度的恒定速度运转。

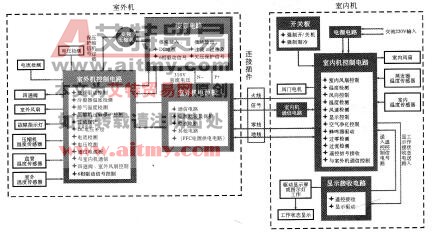

    变频空调器内部主要由电源电路、控制电路、遥控接收电路、变频电路、通信电路等构成,如图1-21所示为变频空调器的内部电路框图。

 图1-21变频空调器的内部电路框图

1-21变频空调器的内部电路框图

    空调器通电后,室内机的显示接收电路接收由遥控器送入的遥控信号,并将遥控信号送入控制电路中。控制电路工作后,接收由温度传感器送入的温度信号,便发出控制指令信号,其中包括对室内机风扇的控制信号、压缩机运转频率的控制信号等。

    控制电路由通信电路将控制信号经连接插件送入室外机中,经室外机电源板送入室外控制电路的微处理器中。室外控制电路接收到的通信信号后,再对压缩机、风扇、四通阀等器件进行控制。

    室外机的控制电路接收由室内机传输的通信信号、温度传感器传输的温度信号等,微处理器根据所接收的信号,识别和处理后发出控制指令,即风扇电机的转速控制信号、变频模块的驱动控制信号、四通电磁阀的切换信号、电子膨胀阀制冷剂流量控制信号、各种安全保护监控信号、用于故障诊断的显示信号以及控制室内机除霜的串行信号等,控制室外机的各个部件工作。

    室外机微处理器的驱动控制信号送入变频电路中,变频电路同时接收由室外电源板送入的310V左右的电压,为变频模块提供直流电源。

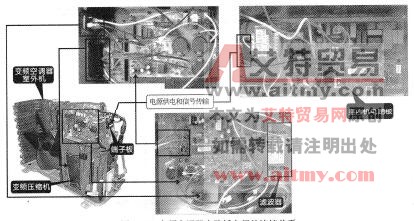

    如图1-22所示为变频空调器电路板之间的连接关系。

 图1-22变频空调器电路板之间的连接关系

1-22变频空调器电路板之间的连接关系
