场效应管在开关电源电路中的开关振荡电路中的应用

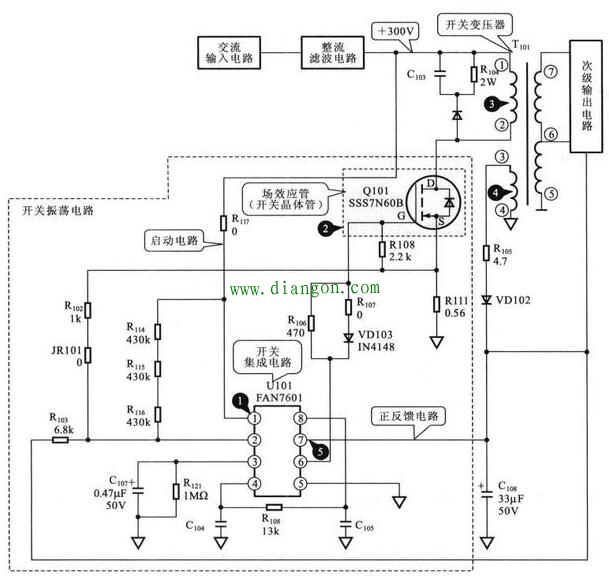

场效应管在开关电源电路中的开关振荡电路中的应用见下图。

开关集成电路U101中的振荡器起振，为场效应管Q101的栅极G提供振荡信号，于是场效应管Q101开始振荡，使开关变压器T101的初级线圈中产生开关电流，开关变压器的次级线圈3、4中便产生感应电流，3脚的输出经整流、滤波后形成正反馈电压加到U101的7脚，从而维持振荡电路工作，使开关电源进入正常的工作状态。场效应管作为该电路中的脉冲放大器件，用于实现“开关振荡”的功能。
