电流相位比较式母线保护的工作原理是什么

    无论是电流差动母线保护，还是比较母联断路器的电流相位与总差动电流相位的母线保护，其启动元件的动作电流必须躲过外部短路时的最大不平衡电流。在母线上连接元件较多、不平衡电流很大时，保护装置的灵敏度可能满足不了要求。因此，出现了电流相位比较式母线保护，其基本工作原理如下：

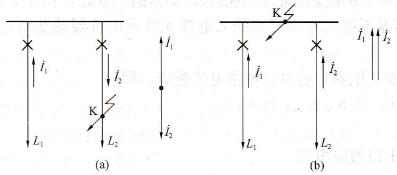

    如图1所示为母线外部短路和内部短路时的电流向量图。当其正常运行或母线外部短路时，如图1 (a)所示，电流1流入母线，2流出母线，它们的大小相等、方向相差180°。当母线上发生短路时，如图1 (b)所示，短路电流1、2均流向短路点，若提供1、2的电源的电动势同相位，且1、2两支路的短路阻抗角相同时，1、2就同相位，其相位角差为0°。因此，可由比相元件来判断母线上是否发生短路故障。这种母线保护只反应电流间的相位，具有较高的灵敏度。

    图1    母线外部短路和内部短路时的电流向量图

   (a)外部短路；(b)内部短路
