电流检测电路

来源：艾特贸易2019-09-01

简介电流检测电路用于检测变频器室外机的工作电流是否异常，如图 5-44 所示为电流检测电路的结构。图 5-44 电流检测电路如图 5-45 所示为电流检测电路的原理图。电流检测电路通过电流

电流检测电路用于检测变频器室外机的工作电流是否异常，如图5-44所示为电流检测电路的结构。

图5-44电流检测电路

如图5-45所示为电流检测电路的原理图。电流检测电路通过电流检测变压器检查交流220V的供电电流，当室外机工作时，交流220V电源供电线会有电流，该电流会使电流检测变压器的绕组感应出电压，该电压与电流成正比，经桥式整流后，会变成电压信号送到微处理器中。该电压经二极管(D01～D04)处理后，送入微处理器的◎脚，由微处理器对电压检测信号进行分析处理，从而对室外机进行保护控制。

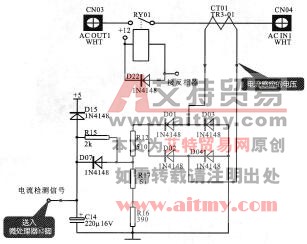

图5-45 电流检测电路的原理图
