MOST在汽车上的应用

    MOST网络的特点非常适应汽车媒体设备应用环境的需要，所以汽车行业已经把MOST技术作为将来汽车上媒体系统的一个标准。汽车生产商采用MOST主要是由于其性能可靠，成本低，系统简单，结构灵活，数据兼容性好和良好的EMI性能。这种结构为将来可以随时加入新媒体设备节点的结构提供了基础，而且特别适合于车上媒体和信息设备的声控技术应用。

    随着车上信息设备的不断增加，驾驶中使用这些设备的情况越来越多，通过声控系统访问这些设备是最安全和最经济的方式，被认为是将来车上设备使用的首选人机接口方式。通过MOST网络把人机语音接口与车上媒体设备、通信设备以及其他信息设备连接，是实现这种车上设备语音访问技术的有效方式。图2-31是用MOST实现这种车上媒体设备、信息设备连接的示意图。

    图2-31    汽车媒体设备、信息设备的MOST网络示意图

   1-计算机及键盘；2-显示器；3、9-音响；4-电视；5-无线信号发送接收器；6-卫星信号接收机；

   7-CD-ROM（电子地图等数据）；8-车载电活；10-语音控制输入接口；11-CD( VCD)播放机

    艾特贸易小编现以宝马E65轿车的光纤通信系统为例简单介绍MOST在汽车上的应用。

    1．MOST的组成

    在MOST网络的每一个控制单元内都装有一个电光转换器、LWL发射器和一个光电转换器和接收器，每个控制单元之间通过光纤连接，发射器和接收器是宝马开发的光电发射器和接收器的低休眠电流特征，能够通过MOST总线由光信号唤醒。MOST环形总线的结构为2个控制单元之间以光学方式点对点连接，如图2-32所示。

   (1) LWL发射器。发射器中装有一个驱动装置，驱动装置向一个LED发光二极管供电，LED向MOST总线发送光信号650mm红色可见光，重复频率为44. 1MHz。

   (2) LW接收器。接收器接收MOST总线的数据。它主要由一个二极管、一个前功率放大器、一个唤醒电路、一个把光信号转换为电信号的接口等组成。

    在接收器中有一个把光信号转换为电信号的二极管，信号放大后，在MOST网络接口上进一步处理。

    图2-32    MOST控制单元与控制单元的连接

    (3) MOST光缆。MOST总线是一种塑料光缆，在宝马E65轿车中MOST总线用绿色作为特征标记，光的波长是650nm红色可见光，如图2-33所示。

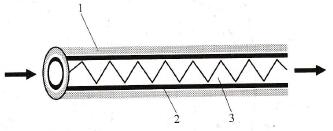

    图2-33    光缆的横断面

   1-包装层；2-粘合层外壳/包层；3-光纤

    2．电话

    在E65上可根据国家规格(LA)或作为选装装备(SA)安装一部GSM全球移动通信系统电话，它与2001年款车型中采用的固定装备基本相同，即带有无绳手持话机(SBDH)的电话机座接2BIT2，另一个选择装备是用于后座区的串联电话设备，该电话的发射功率最大为8W。

   (1)注册或注销SBDH程序。SBDH在出厂时已分配给发送/接收装置，如果打开一个尚未分配给一个系统的新SBDH，那么就会在显示中出现字样“Piease Login”，注册可用Displus或Modic注册，一个新的手持话机注册时要按以下顺序进行。

    ①在SBDH上按压OK确定；

    ②输入电话代码0000；

    ③接着用Displus/Modic发送注册信息。

    在发射/接收装置上最多可以注册两个SBDH，如果注册一个SBDH，那么此信息将写入发射/接收装置的一个数据存储器EEPROM中，在一个已注册的SBDH失效时，该SB-DH的数据仍存储在发送/接收装置中；如果现在注册了一个新的SBDH，那么这些数据会写到发射/接收装置的第二个存储单元上，这样所有的存储单元都由数据占用了。如果已注册了两个，那么这两个存储单元也都被占用了，只有在发射/接收装置中至少有一个存储单元空闲时，才能在一个SBDH失效的情况下，注册一个新的SBDH。用Displus或Modic只能把所有已注册的SBDH注销，即把两个存储单元释放出来，如果要注销的SBDH功能仍然完好，例如，只是外表划伤，那么可以直接在SBDH上进行注销，操作提示为菜单一本地设置一服务设置一注销。

    注册：原则上只用Displus或Modic和SBDH。

    注销：原则上使用Dasplus或Modic和SBDH。

   (2) GSM天线。全球移动通信系统(GSM Global System for Mobile Communication)天线由一个用于电话的多频带天线和一个用于导航系统的(GPS)全球卫星定位系统天线组成。
