汽车MOST基本结构与原理
来源:艾特贸易2017-12-20
简介(1) MOST 节点结构。 MOST 标准的节点结构模型如图 2-27 所示。 MOST 网络可以连接基于不同内部结构和内部实现技术的节点。它的拓扑结构可以是环行网或星形网或菊花链。 MOST 网络上的设
(1) MOST节点结构。MOST标准的节点结构模型如图2-27所示。MOST网络可以连接基于不同内部结构和内部实现技术的节点。它的拓扑结构可以是环行网或星形网或菊花链。MOST网络上的设备分享不同的同步和异步数据传输通道,不同类型的数据具有不同的访问机制。

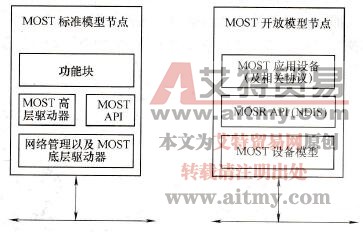

图2-27 MOST节点结构模型
MOST网络有集中管理和非集中管理两种管理模式。集中管理模式中,管理功能由网络上的一个节点实施;当其他节点需要这些服务时,必须向这个节点申请。非集中管理模式中,网络管理分布在网络上的节点中,不需要这种中心管理。
一个MOST网络系统由MOST连接机制、MOST系统服务和MOST设备三个方面决定。MOST网络启动时,为每一个网上设备分配一个地址;数据传输时,通过同步位流实现各节点的同步。
(2) MOST设备。连接到MOST上的任何应用层部分都是MOST设备。因为MOST设备是建立在MOST系统服务层上的,它可以应用MOST网络提供的信息访问功能以及位流传送的同步频道和数据报文异步传送功能。它可以向系统申请用于实时数据传送的带宽,同时还可以以报文形式访问网络和发送/接收控制数据。MOST网络中,在网络管理系统的控制下,这些设备可以协同工作,它们之间可以同时传送数据流,控制信息和数据报文。
如图2-28所示,逻辑上,一个MOST设备包括节点应用功能块、网络服务接口、发送/接收器以及物理层接口。一个MOST设备可以有多个功能块,如使用CD,需要有“播放”、“停止”以及“设置播放时间”等功能。这些功能,对于MOST设备来说是外部可访问的。
图2-28 MOST设备的逻辑结构
典型MOST设备的硬件结构如图2-29所示。其中RX表示输入信号,TX表示发送信号,Ctrl表示控制信号,在一些简单的设备中,可以没有微控制器部分,由MOST功能模块(MOST发送/接收器)直接把应用系统连到网络上。
图2-29 MOST设备的硬件结构
(3)多媒体网络的原理。多媒体网络的一个基本特征是它不像CAN总线和I-Bus仪表总线那样,只传输控制数据和传感器数据,除此之外一个多媒体网络还能传输数字音频信号和视频信号图形以及其他数据。其原理如图2-30所示。

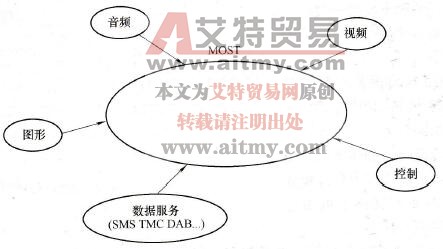

图2-30 多媒体网络的原理
控制数据和传感器数据与数字音频信号和视频信号系统最大的区别在于数据容量,数字音频信号和视频信号的数据容量非常大(15Mbit/s),采用高速的CAN(1 Mbit/s)也无法及时、快速传递。
MOST目前提供的带宽为22. 5Mbit/s。为了满足数据传输的各种不同要求,每一个MOST信息分为控制数据、异步数据和同步数据三部分。
通道的带宽700kbit/s相当于每秒钟约2700条信息,其中有60bit/s可用于传输同步或异步数据,它们之间的比例是可变的,例如,20bit/s同步数据和40bit/s异步数据。
