接户线的安装

从低压线杆上的下户绝缘子，到用户室外第一个支承点之间的一段导线叫做接户线，接户线又叫引下线和下户线，如图2-1所示。用户建筑物外墙上的角钢支架或用户自己装设的电杆，统称为第一支持点。低压架空接户线间距不宜大于25m，超过25m就应加装接户杆。



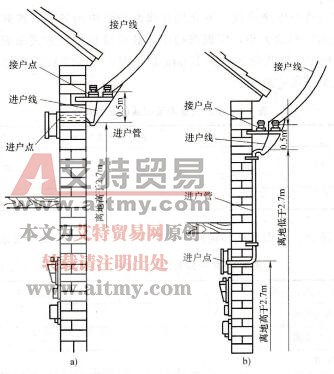

    图2-1  低压接户线的安装

a)   穿瓷管进户（进户点≥2. 7m）  b）瓷柱支持瓷管进户（进户点<2.7m）



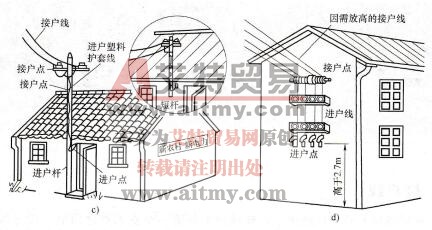

图2-1低压接户线的安装（续）

c)档距>25m时的安装d）跨街安装

    1．安装要求

    接户线都应选择绝缘导线，不允许在线路档距中间悬接，线间距离不得小于15 0mm。导线截面积的大小，应根据档距、载流量和架设方式来确定，最小应符合表2 1中的规定。导线截面积在l6mm2以下时，可采用针式绝缘子；在16mm。及以上时，应采用蝶式绝缘子。

表2-1  接户线及沿墙布线的允许截面积



    接户线对道路、地面设施和周围建筑物的距离，应满足安全要求，见表2-2。

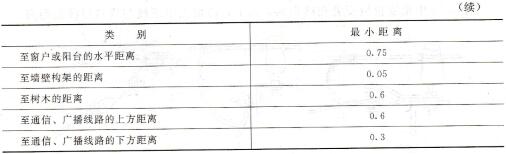

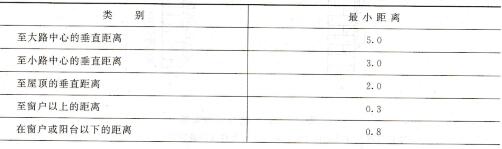

表2-2  接户线对地面设施的最小距离    （单位：mm）



    如果使用木接户杆，其梢径不能小于70mm，每一接户线所带户数一般不能超过5户，当计算单相负荷电流在30A及以下时，一般采用单相接户线；超过30A时，应采用三相四线制接户线，三相负荷应分配均匀。

    2．安装方法

    安装接户线应考虑架空线路电杆的位置、接户线路方向、进户的建筑物位置等因素。

(1)  接户线在电杆顶端的做法。有直接连接、丁字铁架连接、交叉安装的横担连接、特种铁架连接和平行横担连接等几种，如图2 2所示。



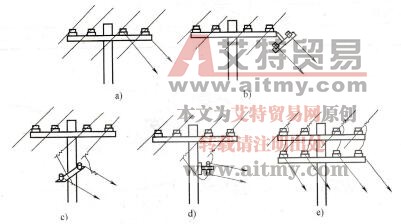

    图2 2低压接户线在杆顶的做法

a)直接连接b）丁字铁架连接c）交叉安装的横担连接d）特种铁架横担  e）平行横担连接

    在一些小街道、巷内、胡同内，亦可将接户线安装在线路横担上，以专用绝缘子引下，如图2-3所示。

    图2-3a中曲形拉板固定在绝缘子铁脚上部螺栓与下部横担之间，接户线由蝶式绝缘子引下。

    图2-3b中蝶式绝缘子直接安装在横担上，接户线由绝缘子引下。

    图2-3c中角度拉板安装在横担的立面上，以增大引下线与线路导线的距离。

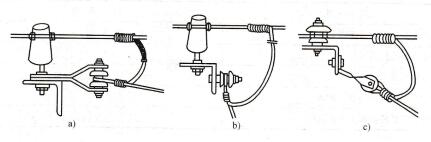

图2-3接户线借用线路横担的安装方法

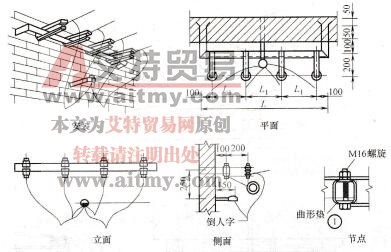

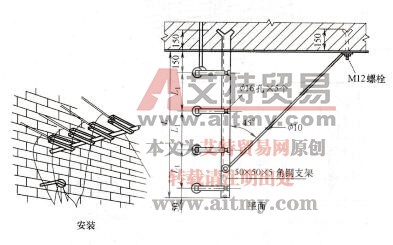

    (2)接户线用户端的做法有两线接户线（如图2-4所示）、垂直墙面的四线接户线（如图2-5～图2-7所示）、平行墙面的四线接户线（如图2-8所示）、四线两组竖装接户线（如图2-9所示）、两组四线横担接户线（如图2-10所示）等。接户线的横担规格见表2-3。

表2-3横担规格    （单位：mm）





图2-4两线接户线安装



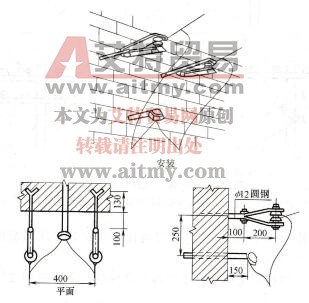

图2-5垂直墙面的四线接户线（一）



图2-6  垂直墙面的四线接户线（二）



图2-7  垂直墙面的四线接户线（三）



图2-8平行墙面的四线接户线



图2-9两组竖装的四线接户线



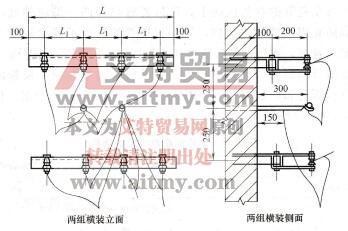

图2 -10两组横装的四线接户线
