变压器并列运行的要求

    如果一台变压器的容量不能满足用电负荷的需要，可以把两台变压器并列使用。当负荷小时，停用一台变压器，以减少电能损耗，节约运行费用。

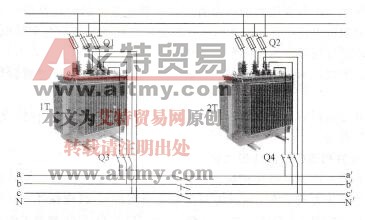

    所谓并列运行，就是将两台或数台变压器的一次侧接到共同的电源上，二次侧均接到共同的母线上一起向负载供电，如图4 35所示。



图4-35  变压器并列运行示意图

    为了保证变压器并列运行的安全、经济，在空载时各变压器间不应有环流，当带上负载后又能按各变压器容量的大小分配负荷。电力变压器的并列运行应满足下列条件：

    1．电压比相同

    并列运行的变压器，其一次侧的额定电压和二次侧的额定电压必须分别相等。如果电压比不等，相应的二次电压就会产生一个电位差，从而在线圈中产生环流，严重者将烧毁变压器绕组。

    但要使并列运行的变压器的电压比完全相同也是比较困难的，所以现行规程规定电压比允许相差±0.5%（指电压分接开关置于同一挡位的情况），即在变压器二次侧允许有±2V的误差。应当特别注意的是，应将并列运行的电力变压器电压分接开关置于相同的挡位上。

    2．接线组别必须相同

    如果接线组别不同，两台变压器二次侧的电压相位就不同。相差一个组别就会产生30°的相位差，这就使两台变压器的二次侧间产生电位差（电压），由于这个电位差的存在，使两台变压器的相应线圈中产生较大的环流，以致把变压器烧毁。

    3．阻抗电压相差不得超过10%

    当阻抗电压不同时，虽然变压器二次回路不会有环流，但会影响两台变压器间的负荷分配。因为阻抗电压的大小与负荷分配成反比，即阻抗电压小的变压器分配的负荷大，而阻抗电压大的变压器分配的负荷小，这样往往造成并列运行的变压器一台过载，另一台欠载的情况，所以，当变压器并列运行时，要求其阻抗电压之差不超过10%。

    4．容量比不得超过3:1

    阻抗电压的大小与变压器的容量有关，一般容量大的变压器阻抗电压大，容量小的变压器阻抗电压小。又因并列运行的变压器其负荷分配与阻抗电压成反比，从而使容量小的变压器带的负荷大，造成一台过载，另一台欠载，容量相差越大，后果越严重。所以，两台不同容量的变压器并列运行时，变压器的容量之比不能超过3:1。

    变压器并列运行后，应在低压侧测量电流分配，在最大负荷时，任何一台变压器都不应过负荷。

    5．变压器并列运行前的核相试验

    变压器并列运行前应做核相试验，其目的是检查变压器低压侧的相序和极性是否一致（不要认为低压侧出线标志与实际完全相符），以确保并列运行安全。试验的方法是，先按图2 9接线，各开关Q1、Q2、Q3、Q4、Q5都置于断开位置，检查无问题可以接火送电后，按下列步骤进行核相试验：

    先合上1T和2T的Q1、Q2开关，若变压器无问题，再合上Q3、Q4开关，用交流500V电压表（或万用表交流电压挡）测量各变压器低压侧的相电压和线电压，如无问题，三相电压对称，再测量Q5两端a-a'、b-b'、c-c'间的电压。当这些电压为零或极小（2V左右）时，说明相位一致，方可将Q5开关合上，实行并列运行。若所测Q5两端间电压很大，说明接线相序不对，相位不同，这两台配变不能并列。应检查处理后再做核相试验，直至达到要求后才能并列运行。
