变压器的型号和额定值

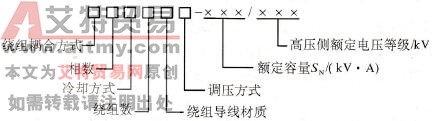

   (1)变压器的型号型号表示一台变压器的结构、额定容量、电压等级、冷却方式等内容，表示方法如下：



    如：OSFPS2-250000/220表示的是自耦三相强迫油循环风冷三绕组铜线有载调压、额定容量250000 kVA、高压额定电压220 kV的电力变压器。

   (2)变压器的额定值

   1)变压器的额定数据

    ①额定容量（视在功率）Sπ，单位为VA或kV，指变压器在额定使用条件下所输出的视在功率；

    ②额定电压（线电压）U1N／U2N，单位为V或kV，其中U1N为原绕组额定电压，U2Ⅳ为副绕组的额定电压，表示原绕组电压为U1N时副绕组开路时的电压；

    ③额定电流（线电流）I1N/I2N，单位为A;

    ④我国工频(50 Hz)以及额定效率、温升等。

   2)额定值之间的关系

    ①单相变压器的关系式



    ②三相变压器的关系式
