安装护套线线路的要求

    (1)护套线芯线的最小截面积规定为：室内使用时，铜芯导线不得小于1mm2，铝芯导线不得小于1. 5mm2；室外使用时，铜芯导线不得小于1. 5mm2，铝芯导线不得小于2.5 mm2。

    (2)护套线敷设时，不可采用线与线的直接缠绕连接方法，而应采用接线盒或借用其他电气装置的接线端子来连接线头。接线盒由瓷接线桥（也称瓷接头）和保护盒等组成，如图3-42所示。瓷接线桥分单线、双线、三线和四线等多种，按线路要求选用。保护盒也可用方木台代替。严禁将护套线直接埋在敷设面内。

    (3)护套线可用专用的防锈金属轧片或塑料钢钉电线夹等进行支持。金属轧片的规格有0 #、1 #、2#、3 #和4#等多种。号码越大，长度越长，可按需要选用。金属轧片的形状分为用小铁钉固定和用环氧树脂胶粘两种，如图3-43所示。

(4)护套线支持点的定位，有以下一些规定：直线部分，两支持点之间的距离一般为0. 2m;转角部分、转角前后各应安装一个支持点；两根护套线十字交叉时，叉口处的四方各应安装一个支持点，共有四个支持点；进入木台前应安装一个支持点；在穿入管子前或穿出管子后，均需各安装一个支持点。护套线线路支持点的各种安装位置，如图3 44所示。

图3 42  护套线线头的连接方法



图3-43金属轧片的使用

    (5)护套线在同一墙面上转弯时，必须保持垂直。转角处应保持适当的曲率半径尺，其数值一般应是护套线宽度的3倍左右。太小会损伤芯线（尤其是铝芯线），太大要影响线路美观。多根护套线并行布线时，第一根的曲率半径应小些，但不宜小于护套线宽度的2倍。

    (6)护套线线路的离地最小距离不得小于0. 15m;在穿越楼板的一段及在离地0.  15m以下部分的导线，应加钢管（或硬塑料管）保护，以防导线遭受损伤。

    (7)采用铅包线时，整个线路的铅层要连成一体，并应接地或接零。



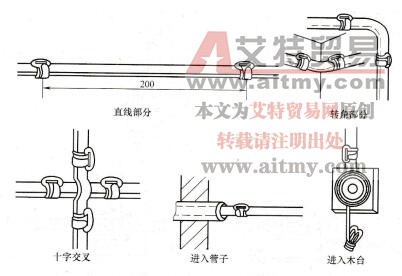

图3-44  护套线支持点的定位
