变压器的安装

4. 4.1  安装变压器前的检查

    在安装变压器前一定要进行检查。

    (1)首先应检查变压器的油箱及所有附件是否齐全完好，无锈烂及机械损伤，油箱密封良好，无渗漏油现象，套管无裂纹及放电痕迹。油箱盖及顶盖封板连接的螺栓应齐全完好，储油柜油位正常、油色清晰。铭牌数据清晰齐全，额定电压与线路相符，容量符合设计要求。

    (2)测量变压器的绝缘电阻。

    高压侧用2500V绝缘电阻表摇测相与外壳的20℃绝缘电阻应大于300MΩ,但是要注意，变压器的绝缘电阻是随温度的变化而变化的，其中，

    10℃时应大于450MΩ。

    20℃时应大于300MΩ。

    30℃时应大于200MΩ。

    40℃时应大于130MΩ。

    50℃时应大于90MΩ。

    低压侧用500v绝缘电阻表摇测相与外壳、工作星点N的绝缘电阻应大于2MΩ，同时用500V绝缘电阻表测量高压绕组与低压绕组间的绝缘电阻应大于500MΩ。

    (3)转动变压器的调压装置（包括分接开关），看动作是否灵活，接触点是否可靠，要求接触点之间的电阻不大于100MΩ。

    (4)用万用表R×0.1Ω挡测量高压侧相与相之间的直流电阻，其阻值应相等，测量时应在分接开关的三个挡位七都进行。打开分接开关时应在无风干燥的条件下进行。

    (5)检查滚轮距是否与基础铁轨轨距吻合。

4.4.2  变压器的安装方式

    当变压器的安装地点确定以后，应根据当地的安全情况、经济条件，选择合理的安装方式。目前变压器的安装方式主要有户内式安装和户外式安装两种。

    1．户内式

    为了防止外界各种恶劣环境的侵害，避免变压器及其附件的丢失，防止从配电变压器连接端上窃电，现在逐步将配电变压器安装在室内。变压器窒一般有两种形式：一种是配电变压器与低压配电装置安放在一问房内，中问用栅栏隔开（适用于50kV．A及以下的变压器）；另一种是将变压器和低压配电装置分开，分别建成变压器室和低压配电室，如图4 17所示，这种配电室适用于容量在80kV．A级以上的变压器。不管采用哪种形式，变压器室内都必须通风良好，下设百叶窗，上开出风口，并采取防止小动物进入的措施。



    图4 17配电室

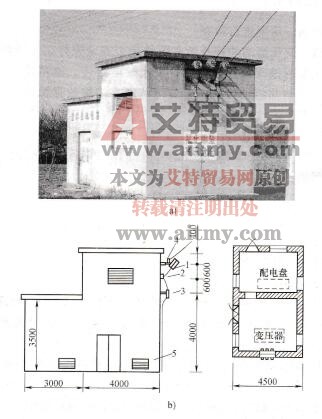

    a)户内式配电室b）安装尺寸图

1跌落开关2穿墙套管3避雷器4瓷绝缘子5百叶窗

    一般配电室的高度不低于4. 5m，并应保证接户线受电端（穿墙套管处）对地不低于4m。 10kV引入线穿墙做法如图4 18所示。配电室面积的大小可根据安放变压器台数、容量、低压配电盘的个数而定。变压器置于室内，一般是安装在变压器台上，变压器台高0．6～1．0m，变压器外廊距后壁、侧壁的净距不应小于0. 6m，距门的净距不应小于0.8m。变压器低压侧和配电盘最好用电缆连接。为加强用电管理，防止窃电，可在变压器低压侧套管上加装低压计量箱。配电室内应留有维护通道，盘前一般不小于1. 5m，盘后、侧面一般不小于0.8m，门应向外开。

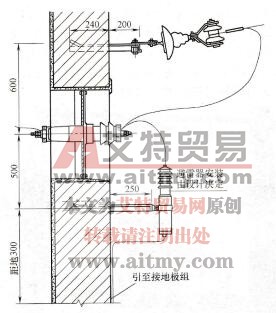

图4-18  10kV引入线穿墙做法

    2．户外式

    户外式安装主要有本杆台架式、单杆台架式、双杆台架式、落地式、地台式等几种。

(1)  本杆台架式。就是将容量在100kV．A以下的变压器直接安装在线路的单杆上，不需要增加电杆，常设在线路的终端，为单台设备供电，如深井泵房或农村用电等，其安装示意图如图4-19所示。



图4-19本杆台架式

(2)  双杆台架式。容量在50kV．A以上、315 kV．A以下的变压器多采用双杆台架式安装，如图4 20所示。双杆台架式是在距电杆2～2. 5m处，再立一根较低的电杆，然后在距地面2. 5～3m处，用槽钢或角钢搭成台架。架上装有两层横担，用来安装避雷器、跌落开关、低压刀开关和引线。双杆台架式比较坚固安全，不占地上面积，在街道两侧的安装较为普遍。



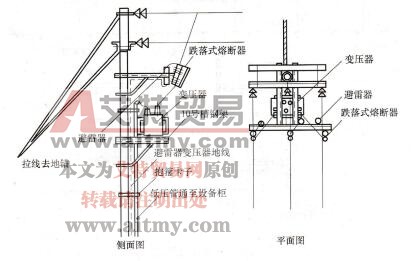

图4 20双杆台架式

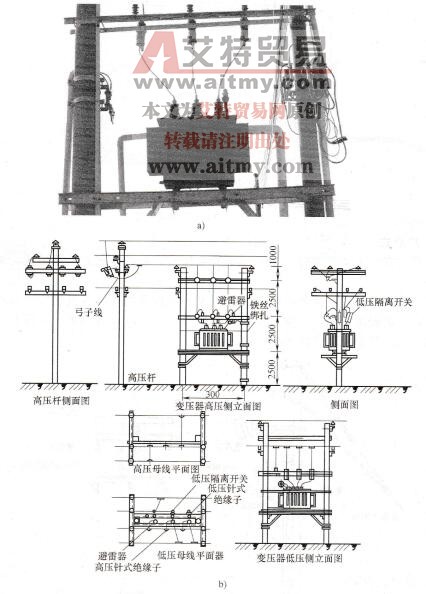

a)   实物图  b）安装图

(3)  地台式变台。该变台是用砖或石块砌成。早期的地台台高为2～2.5m，地台顶部的面积根据变压器的大小而定，每边应长出变压器外壳o．3m，一般长1. 5～2. Sm，宽1～1. 5m。图4 21是目前广泛采用的一种地台，台高2～2.5m，台面为长方形，长3m，宽2.5m，地台为一房间，前后各留一个门，中间设有隔墙，前面放置配电盘等各种操作设备，前门供电工出入，后面安装计量装置，后门供供电所人员检查用。这种安装方式比较坚固，造价低。但由于变压器运行条件差，建筑物较小，维护管理不方便，难以向标准化配电装置发展。

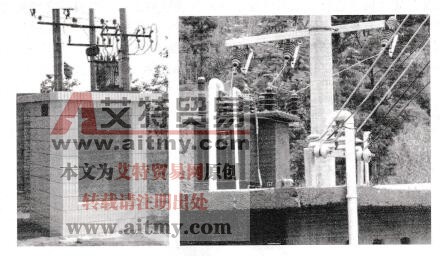

图4 21  地台式变台

4.4.3  变压器的吊装

    1．吊装前的注意事项

    (1)首先应选择土质坚实、无障碍物的地方卸下变压器。

    (2)变压器整体起吊时，应将钢丝绳系在专供起吊的吊攀上，起吊后钢丝绳不能和钢板的棱角接触，选择钢丝绳的长度时应考虑双杆上的吊高。

    (3)吊装前就应确定好高低压套管的方向，避免吊放在支架上之后再调换器身的方向。

    (4)吊装过程中，高低压套管都不应受到损伤和应力，器身的任何部位不得有与其他物体有碰撞现象。

    (5)起吊时应缓慢进行，当吊钩将钢丝绳撑紧即将吊起时应停止起吊，检查各个部位的受力情况，有无变形，吊车支撑有无位移塌陷，杆上支架和安装人员是否已准备就绪。

    (6)各部检查无误后，就可以正式起吊，就位时应减到最慢速度，并按测定好的位置落方在型钢架上，吊钩先稍微松动，但钢丝绳仍要撑直；先检查高低压侧是否正确，坡度是否合适，然后用8#镀锌铁丝将器身与电杆绑紧，最后再将钢丝绳卸掉。

    2．吊装的方法

    变压器的吊装机具布置如图4-22所示。当变压器底部起吊高度超过变压器放置构架1. 5h～1. 7h时，就要停止起吊．然后用电杆上部横担悬挂的手拉葫芦，吊住变压器的吊索，同时拉动其手链使变压器向位置构架方向倾斜位移，然后原吊钩缓慢放松，而手拉葫芦则将变压器缓慢吊起，但是要注意原钩的放松与副钩的起吊收紧一定要同步进行，逐渐将变压器的重量移到副钩，当到一定程度时，副钩再缓慢下降，直至将变压器的全部重量吊起时（副钩的吊链与地面垂直时）再将副钩缓慢下降，同时松开原钩，就可以把变压器落在构架上了，如图4 23所示．为了防止电杆倾倒，必要时可在杆的另一侧设辅助拉线。

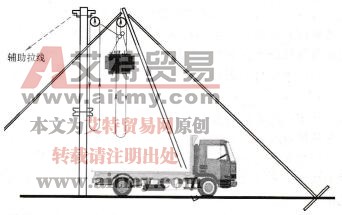

图4 22变压器的吊装机具布置图



图4-23变压器的吊装到位

    另外一种简单的吊装方法如图4 24所示，先将两杆顶部的横担装好，必要时应附上一根φ100mm的圆木或钢管，以防横担压弯，并垂直横担方向在两根杆上作临时拉线或装置拖拉绳，其余杆上金具暂不安装，然后分别在两杆同一高度（应满足变压器的安装高度）上挂一只手拉葫芦，挂手拉葫芦时应先在杆上绑扎一条横木，以防止吊装时挤压水泥杆。



图4-24简单吊装变压器的方法

    将手拉葫芦的吊钩分别与变压器用钢索系好，并同时起吊，一直将变压器提升到略高于安装高度，这时将预先装配合适的型钢架由四人分别从杆的外侧合梯上（不得在变压器下方）抬于杆的安装高度处，并迅速将其用穿钉与杆紧固好，储油柜侧应略高一点，并把斜支撑装好。最后将变压器缓慢落放在型钢架上．找正后再用铁丝绑扎牢固，如图4-25所示。



图4 25把变压器落在槽钢架上

4.4.4  变压器的接线

    1．接线要求

    (1)导线和变压器的连接必须紧密可靠，螺栓应有平垫圈及弹簧垫圈，其中与变压器和跌落式熔断器、低压隔离开关的连接，必须压接线鼻子（压接端头）过渡连接，与母线的连接应用T形线夹，与避雷器连接时可直接压接连接。与高压母线连接时，如采用绑扎法，绑扎长度不应小于200mm。

    (2)裁剪导线应短而直，必须保证线间及对地的安全距离，跨接弓子线在最大风摆时要保证安全距离。

    (3)避雷器和接地的连接线通常使用绝缘铜线，尽量不要用铝线，避雷器上引线的截面积不小于16mm2，下引线不小于25mm2，接地线一般为25mm2。

    2．接线工艺

    变压器的接线主要有引入电源与变压器的一次侧连接、二次侧与低压引出线的连接、变压器接地线的连接。

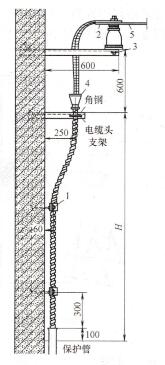

    变压器电源引入线的连接，有架空线的高压引入（如图4 26所示）和电缆引入线（如图4 27所示）两种。图4-27中H为电缆头支架高度，变压器容量为100～125kV．A时H为1600mm;变压器容量为160～250kV．A时，H为1700mm;变压器容量为315～400kV．A时．H为1900mm;变压器容量为500～630kV．A时，H为2000mm；变压器容量为800～1000kV．A时，H为2100mm。



图4 26  高压架空线引入接线

    1-架空线终端绝缘子

  2-高压架空线穿墙瓷套管

    3-避雷器



图4 27高压电缆引入接线

1-卡子2-电缆头引入接线端子

3-绝缘子支架4-电缆头终端盒

5-高压母线

(1)  高压侧的连接。先将导线撑直，绑在原线路杆顶横担上的针式绝缘子上和下部丁字横担的针式绝缘子上，与针式绝缘子的绑扎应采用终端式绑扎法，如图4-28所示。同时将下端压接线鼻子与跌落式熔断器的上闸口接线柱连接拧紧，如图4-29所示。还应将丁字横担针式绝缘子上的导线按相序分别采用弓子线的形式接在跌开式熔断器的下闸口接线柱上，弓子线要做成铁链自然下垂的引式，必须注意的是，其中U相和V相直接由丁字横担的下方翻至针式绝缘子上，而W相则由跌落式熔断器的下闸口直接上翻至T形横担上方的针式绝缘子上，并按图4-30所示的方法绑扎。而软母线的另一侧，均应上翻，接至避雷器的上接线柱，方法如图4 31所示。



图4 28  导线在针式绝缘子上的绑扎



图4-29  导线与跌落式熔断器的连接

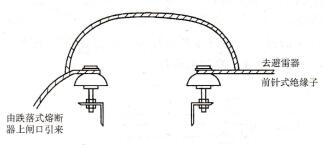

图4 30  导线在变压器台上的过渡接线



图4-31  导线与避雷器的连接

    (2)低压侧的连接。将低压侧三只相线的套管，直接用导线引至隔离开关的下闸口，将导线撑直，安装时必须要用接线鼻子过渡。

    将线路中低压的三根相线及一根零线，经上部的针式绝缘子直接引至隔离开关上方横担的针式绝缘子上，绑扎方法如图4-28所示，针式绝缘子上的导线与隔离开关上闸口的连接如图4 32所示。



图4-32低压侧连接

    如果变压器低压侧直接引入低压配电室，则应安装硬母线，将变压器二次侧引入配电室内。如果变压器专供单台设备用电，则应敷设管路将低压侧引至设备的控制柜内。

(2)  变压器的接地。当采用TT系统或TN-C系统运行的配电变压器中性点直接接地时，应将避雷器、变压器外壳、变压器低压侧中性点三点连在一起后共同接地，如图4-33所示。这样当避雷器放电时，作用在变压器一、二次线圈以及外壳之间的过电压只是避雷器的残压（避雷器放电时两端的电压）。若是三点分开接地，那么变压器绝缘介质上受到的过电压除避雷器残压外，还要加上雷电流通过接地装置电阻时引起的电压，增加了绝缘击穿的危险性。



图4-33配电变压器的接地

4.4.5  变压器高低压侧熔断器的合理选择

    变压器高低压侧熔丝的选择可参考表4-4，高压熔断器如图4-34所示。



图4-34  高压熔断器

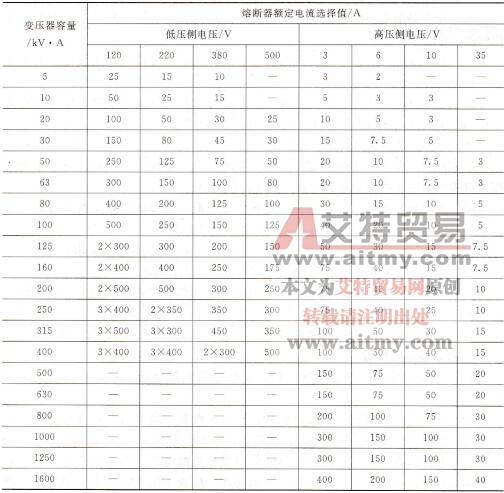

表4-4变压器高低压侧熔断器的合理选择
