屋顶灯具的五金工件、接线盒及管路的预埋

    (1)若是屋顶为混凝土现浇板，墙砌到即将封顶标高时，在由下通至屋顶管的管口处，预埋一只分线盒，方法和要求同前。再往上砌砖时则将这个盒的上方部位留下不砌，形成一个洞。当土建工程进行到屋顶绑扎钢筋时，将灯具的接线盒放在平面图标注的位置上（模板上），这个位置应预先按墙内壁测量好。

    按照测量的位置，将灯的每对盒内堵满水泥袋纸或其他不容易撕下的废旧物，然后紧贴模板面将盒紧紧固定在模板上，盒内不得有空隙，与模板面尽量无间隙，避免水泥浆液进入盒内，具体做法如图3-37所示。



图3-37现浇柱钢筋混凝土楼板上灯盒预埋示意图

    要注意以下几点：

    1)和钢筋工、混凝土工、瓦工、木工必须配合好，因为这是混合交叉同时作业，管要穿入钢筋的套子里，盒又要固定在模板上，又要在墙上留洞，稍有偏差就会给安装带来不便。因此在浇注混凝土时，必须电工在场，随时纠正由于土建施工而造成的管路、线盒的不妥之处。

    2)为木模板时，固定盒较容易，一般是用细铁丝和钉子在木模板上固定；为钢模板时，则是在灯盒处采用一块木模板，或者将铁盒与钢筋电焊点焊牢固。

    3)假如灯具较重，则应在盒内预先插入一根φ6 - φ10mm的钢筋，插入时利用敲落孔，一般出盒不超过20mm，这根钢筋的两端最后将浇注在混凝土内，如图3-38和图3 39所示。

    4)同一型号的灯具，其线盒间的距离应相等。

    (2)若是屋顶为混凝土预制板，土建工程进行到把预制板吊放在屋顶固定后．先测量灯具位置，然后在确定的位置上将预制板凿一个洞，洞的大小由进入管的数量和盒的大小而定，一般不超过36cm2，最大不超过50Cm2。



图3-38灯具、吊扇吊钩螺栓预埋方法

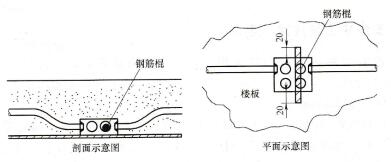

图3-39  在盒内插入一根钢筋棍

凿洞应使用电动凿孔机，也有用手工凿洞的。电动凿孔机使用时应注意施加压力不宜过大，应按其自然往下转动，再就是要注意安全。将钢管煨好后，一端进入洞内，另一端进入另一个灯具的洞内或墙上屋顶下0. 3m处的分线盒内，如图3-40所示。管口一般应在板厚的中间和盒焊好，其他和现浇混凝土板预埋相同。土建抹灰时，一般是先把洞用砂浆填平，然后抹灰即可。土建抹地面时，凡是露出混凝土板的管路，不得悬空放置，必须先用硬物将管下充填严实且无上下的晃动才能抹灰，否则完工后此处会裂开。



图3 40混凝土预制楼板上灯盒安装示意图
